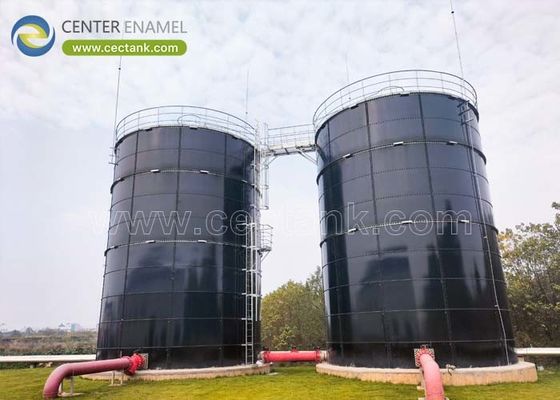

Стекло, расплавленное в сталь, реактор с анаэробным покрытием отстойных вод (UASB)

Прямой ответ:В сфере промышленных и муниципальных сточных водРеактор UASB из сплава стекла и стали (GFS)служит передовой системой анаэробной биологической очистки, предназначенной для быстрого снижения химической потребности в кислороде (ХПК) и биохимической потребности в кислороде (БПК) при одновременном улавливании возобновляемого биогаза. Сточные воды поступают снизу реактора и поднимаются вверх через плотный взвешенный слой анаэробного гранулированного ила.

Center Enamel решает серьезные проблемы коррозии, связанные с этим процессом, используя модульные панели GFS. Это наносимое на заводе покрытие молекулярно сплавляет боросиликатное стекло с высокопрочной углеродистой сталью, предотвращая структурную деградацию под воздействием кислой среды и летучих газов, сохраняя при этом полную целостность резервуара в течение более 30 лет.

Эффективность реактора UASB зависит от поддержания сбалансированного баланса.Скорость органической загрузки (OLR)и контрольСкорость восходящего потокапоступающих сточных вод. Если жидкость движется вверх слишком быстро, она может вымыть слой активного гранулированного ила; если он движется слишком медленно, это может вызвать канализированные потоки и снизить эффективность лечения.

Чтобы гарантировать, что слой гранулированного ила остается правильно подвешенным, не поднимаясь из реактора, скорость восходящего потока должна тщательно регулироваться:

ГдеАпредставляет собой площадь горизонтального поперечного сечения корпуса резервуара GFS. Для высокопрочных промышленных предприятий (например, пивоваренных заводов, бумажных фабрик и предприятий пищевой промышленности) расчетные параметры обычно поддерживают непрерывный диапазон между0,5 и 1,5 метра в час.

Химическая среда внутри анаэробного реактора очень агрессивна. В результате распада органических соединений в нижней части образуются летучие жирные кислоты (ЛЖК), а в верхней части собираются влажный метан и сероводород ($text{H}_2text{S}$) газы.

Основным компонентом любого высокопроизводительного реактора UASB являетсяТрехфазный сепаратор, который расположен в верхней части конфигураций резервуаров GFS Center Enamel.

[Зона оттока биогаза] ───► Газовые дефлекторы ─────────────────────── [Зона осаждения (жидкость) ] ───► Ил оседает обратно вниз ───────────────────── [Слой гранулированного ила ] ───► Потоки сточных вод Вверх

В сепараторе используется система газоотражательных перегородок и отстойников для одновременного управления тремя отдельными фазами:

1. Газовая фаза:Поднимающиеся пузырьки биогаза ударяются о погруженные в воду наклонные перегородки, которые направляют газ в сборные купола в верхней части резервуара, не позволяя ему попасть в зону осаждения.

2. Твердая фаза:Гранулированные частицы ила, высвободившиеся из пузырьков газа, попадают в зону тихого осаждения, скатываются по наклонным стенкам сепараторной конструкции и возвращаются в слой активного ила внизу.

3. Жидкая фаза:Очищенные сточные воды продолжают подниматься вверх мимо перегородок сепаратора и вытекают через желоба с V-образными пазами по периметру для окончательного сброса или вторичной очистки.

Этот интерактивный инженерный инструмент позволяет разработчикам процессов оценить необходимый объем реактора и ожидаемое производство метана на основе профилей поступающих органических сточных вод.

Модульная технология Center Enamel «Сплавление стекла со сталью» переносит критические этапы строительства за рамки полевых работ в контролируемую производственную среду:

• Улучшенная однородность покрытия:Эмалевая суспензия наносится с помощью автоматического оборудования для обеспечения одинаковой толщины по всем краям пластины и отверстиям под болты, устраняя слабые места, где может начаться коррозия.

• Строгие стандарты тестирования:Каждая панель GFS проходит отпускное испытание под высоким напряжением.от 1500 В до 2500 Вперед отправкой убедиться, что слой стекла является сплошным и не имеет микроскопических дефектов.

• Модульная адаптируемость:Болтовая система сборки позволяет при необходимости впоследствии расширить мощность очистных сооружений. Резервуар можно открутить, поднять домкратом и оснастить дополнительными панелями в основании, что сводит к минимуму время простоя и защищает первоначальные инвестиции в инфраструктуру.

При анаэробном расщеплении образуется сероводород ($text{H}_2text{S}$), который в сочетании с влагой образует высококоррозионную серную кислоту. Стандартные эпоксидные покрытия со временем могут образовывать микроскопические поры, позволяя кислоте достигать и разъедать сталь, находящуюся под ней. Стеклянная подкладка Center Enamel обеспечивает полностью непористый химический барьер, который не разрушается в присутствии кислых газов.

Поскольку поверхность, наплавленная стеклом, является сверхгладкой и непористой, она естественным образом противостоит образованию накипи и прилипанию биомассы. При нормальных условиях эксплуатации внутренние поверхности не требуют регулярной механической очистки или химической очистки, что значительно снижает затраты на техническое обслуживание по сравнению с бетонными альтернативами.

Панели резервуара герметизированы с помощью специализированных высококачественных прокладок из этилен-пропиленового каучука или силикона, устойчивых к химическому износу и термическому движению. Соединения закреплены высокопрочными конструкционными болтами, покрытыми защитными пластиковыми колпачками, что создает долговечное газонепроницаемое уплотнение, предотвращающее утечку метана.
