Высококоррозионная понтонная плавучая крыша с самоподдерживающейся структурой для быстрой установки на поле

В современной логистике, нефтеперерабатывающих терминалах и хранилищах жидких химикатов минимизация потерь продуктов при испарении при обеспечении эксплуатационной безопасности является важнейшим приоритетом. Для легколетучих органических жидкостей, таких как авиационное топливо, автомобильный бензин и легкая сырая нефть, обычные резервуары для хранения с фиксированной крышей страдают от постоянных выбросов паров при стоянии и работе.

Чтобы смягчить эти потери и удовлетворить глобальные рамки чистого воздуха,понтонные плавающие крышистали отраслевым базовым стандартом. Независимо от того, сконфигурирована ли палуба понтонного типа как внешняя плавающая крыша с открытым верхом (EFR) или внутри фиксированной крышки в качестве внутренней плавающей крыши (IFR), она предлагает оптимизированное сочетание экономичного изготовления, высокой структурной целостности и исключительного запаса плавучести.

Плавающая крыша понтона резервуара представляет собой динамическую защитную крышку, предназначенную для вертикального подъема и опускания внутри цилиндрического корпуса резервуара-хранилища в ответ на колебания уровня жидкости. Структурная архитектура состоит из периферийного кольца разделенных на отсеки водонепроницаемых полых камер (понтоны), которые обеспечивают основную плавучесть, окружая централизованную однослойную палубу из листового металла (кожа).

Опираясь непосредственно на поверхность жидкости или непосредственно над ней, плавающая крыша понтона изолирует большую часть границы раздела воздух-продукт. Такое сжатие парового пространства удерживает летучие соединения в жидкой фазе, подавляя выбросы летучих органических соединений (ЛОС) на величину доот 95% до 98%по сравнению с резервуарами с фиксированной крышей без плавающей палубы.

Надежность понтонной плавающей крыши зависит от высокоинтегрированной матрицы структурных и механических систем:

Внешнее кольцо плавающей крыши разделено на независимые герметичные понтонные отсеки. Эта сегментированная инженерная конструкция обеспечивает жизненно важный механизм безопасности: если локализованный механический удар пробивает один или два отсека, оставшиеся герметичные понтоны сохраняют достаточный запас плавучести, чтобы крыша оставалась стабильной, ровной и функциональной. В строгом соответствии с мировыми нормами проектирования понтоны спроектированы таким образом, чтобы обеспечить100% запас плавучестипри максимальных расчетных нагрузках, включая вес скопившейся воды или локальные силы трения уплотнения.

Пространство по периметру между внешним краем плавающей крыши и внутренней стенкой корпуса резервуара (известное как кольцевое пространство) представляет собой основной путь потенциального выхода пара. В понтонных крышах используется многоуровневая стратегия герметизации для сохранения герметичности:

• Первичные уплотнения:Монтируется непосредственно вдоль жидкостной линии с использованием либо подпружиненных механических башмаков (металлические листы, прижатые к корпусу), либо упругих бревен из заполненной жидкостью/эластомерной пены.
• Вторичные уплотнения:Устанавливается непосредственно над основным уплотнением и действует как очень гибкая щетка стеклоочистителя (обычно изготовленная из полиуретана, витона или буна-N) для очистки корпуса резервуара во время вертикальной транспортировки и улавливания остаточной пленки паров.

Для обеспечения безопасной очистки, осмотра резервуаров и операций по техническому обслуживанию понтонная крыша оснащена регулируемыми опорными стойками. Эти ножки поддерживают крышу на заданной высоте (обычно от 1,8 до 2,0 метров) над полом резервуара, когда резервуар полностью опорожнен. Кроме того, крыша оснащена специальными проникающими рукавами, гибкими чехлами на ножках и скребками для герметизации внутренних конструкций, таких как колонны, колодцы для проб и направляющие стойки.

Основным инженерным ограничением установки внутренней понтонной плавающей крыши внутри традиционного резервуара с фиксированной крышей из углеродистой стали является требование наличия внутренних вертикальных опорных колонн. Эти структурные опоры должны проникать непосредственно через плавающую палубу, добавляя многочисленные проходочные колодцы, которые увеличивают пути выбросов, увеличивают затраты на техническое обслуживание и представляют потенциальный риск защемления плавающей крыши во время вертикального перемещения.

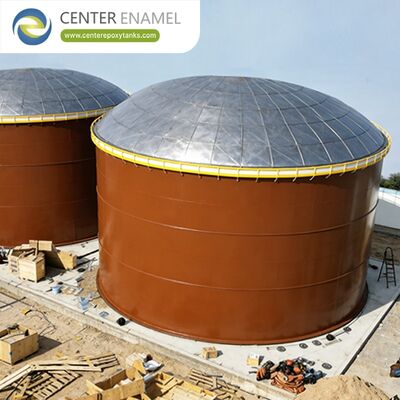

Чтобы оптимизировать эффективность терминала, современные разработчики инфраструктуры сочетают внутреннюю понтонную плавающую крышу с самонесущейАлюминиевый геодезический купол крышив качестве внешней фиксированной крышки.

Поскольку алюминиевый геодезический купол действует как каркас пространства со свободным пролетом, он полностью устраняет необходимость во внутренних вертикальных опорных столбах. Это позволяет внутренней понтонной палубе подниматься и опускаться через непрерывный внутренний объем, уменьшая количество точек проникновения в конструкцию, минимизируя затраты на установку на месте и максимизируя эффективность сдерживания паров.

Чтобы удовлетворить строгие проверки гражданского строительства, пройти экологический аудит качества воздуха и очистить экраны международных тендерных торгов, используются плавающие крыши премиум-класса, например, те, которые интегрированы такими мировыми промышленными лидерами, какЦентр Эмали (Шицзячжуанская компания Zhengzhong Technology Co., Ltd)—рассчитываются и изготавливаются в строгом соответствии с мировыми нормами проектирования:

• Стандарт API 650, Приложение H:Окончательный международный стандарт, регулирующий внутренние плавающие крыши, определяющий точные критерии выбора материалов, параметры расчета плавучести и протоколы испытаний для палуб понтонного типа.
• Стандарт API 650, Приложение C:Регулирующий нормативный кодекс для внешних плавающих крыш, регулирующий конфигурации конструкций, параметры размеров понтонов и расчеты ветровой/дождевой нагрузки.
• АВВА D103:Эталонный стандарт для болтовых систем хранения жидкости из углеродистой стали с заводским покрытием, проверяющий структурные нагрузки и интерфейсы соединений, где плавающие палубы и опорные кольца купола крепятся к корпусу резервуара.
• Метод 21 EPA / Правила:Протоколы отслеживания, используемые для мониторинга утечек летучих органических соединений (ЛОС) из терминального оборудования, подтверждающие эффективность работы первичных и вторичных конфигураций кольцевого уплотнения.

Для управляющих активами нефтеперерабатывающих заводов, EPC-подрядчиков в средней части производственной цепочки и инженеров по соблюдению экологических требований, ориентированных на снижениеОбщая стоимость владения (TCO),плавающая крыша понтона-цистерныпредставляет собой прочное, проверенное на практике и экономически эффективное средство сдерживания на 2026 год.

Используя современное заводское производство и логистику доставки в плоской упаковке, компоненты пространственной рамы, листовые панели и УФ-стабилизированные уплотнения могут быть быстро упакованы в плоской упаковке и отправлены непосредственно на объект. Легкие панели и структурные компоненты затем систематически скрепляются болтами или свариваются на уровне земли, что снижает риски при установке на большой высоте, сокращает сроки строительства и обеспечивает надежную защиту активов, не требующую особого обслуживания, на срок эксплуатации, превышающийот 30 до 50 лет.
