Технология биогаза для сточных вод свиноводческих ферм в Южной Африке: использование резервуаров GFS и процесса CSTR

В этой статье рассматриваются передовые системы биологической очистки, предназначенные для преобразования сельскохозяйственных отходов в чистую возобновляемую энергию. Подробно описываются рабочие механизмы закрытых систем анаэробного сбраживания. Кроме того, в руководстве освещаются критически важные технологии удержания и конструктивные конфигурации, используемые в современных сельскохозяйственных установках. Наконец, излагаются стратегии комплексной реализации, обеспечивающие долгосрочную экологическую и финансовую устойчивость.

Южная Африка имеет развитый сельскохозяйственный сектор и животноводство, которые ежедневно генерируют значительные объемы органических сточных вод от интенсивных фермерских хозяйств. Сточные воды свиноферм в основном состоят из навоза, мочи, промывочной воды и остатков корма, что приводит к чрезвычайно высоким концентрациям химического потребления кислорода (ХПК), биологического потребления кислорода (БПК) и взвешенных веществ. Управление этой высокой органической нагрузкой представляет серьезные экологические проблемы для местных сельскохозяйственных операторов. Сброс неочищенного или недостаточно очищенного навозного стока непосредственно в местные водные каналы вызывает серьезное эвтрофикацию, истощение кислорода и сильные запахи. Традиционные открытые лагуны требуют огромных площадей, плохо удерживают запахи и не соответствуют все более строгим национальным экологическим нормам, что делает современные закрытые системы очистки необходимыми.

Преобразование сточных вод животноводческих ферм в возобновляемый биогаз основано на многостадийном процессе анаэробного сбраживания, управляемом специализированными микроорганизмами. В отсутствие кислорода сложные органические соединения разлагаются посредством гидролиза, ацидогенеза, ацетогенеза и метаногенеза. Сначала внеклеточные ферменты гидролизуют нерастворимые макромолекулы до растворимых мономеров. Затем бактерии, образующие кислоты, превращают эти мономеры в летучие жирные кислоты. Далее ацетогенные бактерии преобразуют эти кислоты в ацетат, водород и углекислый газ. Наконец, строгие анаэробные метаногенные археи превращают эти промежуточные продукты в метан и углекислый газ. Этот процесс биологической стабилизации успешно уничтожает патогены, снижает нагрузку на окружающую среду и улавливает ценный метан для использования на месте в качестве источника энергии.

Проектирование надежного и эффективного объекта по переработке сельскохозяйственных отходов в энергию требует высокого уровня технических знаний, точных инженерных расчетов и строгого соблюдения мировых производственных стандартов. Center Enamel поставляет индивидуальные высокопроизводительные решения для биогазовых проектов, оптимизированные для местных климатических условий и конкретных масштабов ферм. Наша междисциплинарная команда инженеров занимается всем: от первоначальных расчетов массового баланса и технологических схем до конструкторских расчетов и интеграции автоматизированного управления. Сочетая передовые коррозионностойкие технологии удержания с надежными технологическими пакетами, мы обеспечиваем максимальный выход метана и долговечность конструкции в соответствии с основными международными стандартами, такими как AWWA D103, ISO 9001, NSF/ANSI 61 и ISO 28765.

В центре системы анаэробной очистки находится реактор непрерывного перемешивания (CSTR), который функционирует как основной резервуар для биологической реакции стабилизации органических отходов. Технология CSTR обеспечивает тщательное и непрерывное перемешивание субстратов ферментации и активных анаэробных микроорганизмов в герметичной среде. Оснащенный усовершенствованной механической системой перемешивания с внутренними лопастями, прочными валами мешалки и устройствами для разрушения корки, реактор поддерживает равномерную температуру и режим непрерывного или полунепрерывного кормления. Это предотвращает термическую стратификацию и образование плавающей корки, позволяя высококонцентрированным сточным водам с большим количеством взвешенных веществ подвергаться полной переработке, при поддержке интегрированных элементов безопасности, таких как протекторы положительного и отрицательного давления.

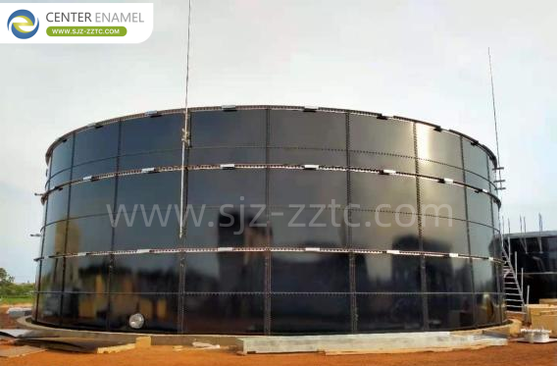

Для противостояния высококоррозионным условиям, типичным для переработки навозных стоков животноводческих ферм, первичные реакционные сосуды требуют превосходных металлургических и покрывных технологий. Center Enamel производит ведущие в отрасли резервуары из стеклоэмалированной стали (GFS) путем сплавления специально разработанной неорганической стеклоэмали с высокопрочными стальными пластинами при экстремальных температурах от 820°C до 930°C. Эта двухслойная структура сочетает в себе прочность стали с исключительной химической стойкостью стекла, устраняя риски коррозии. Для эффективного улавливания образующегося газа оптимальным решением являются интегрированные двухмембранные крыши. Эта конструкция, состоящая из внутренней мембраны для хранения газа и внешней мембраны для защиты от атмосферных воздействий, регулируемой автоматическим контролем давления воздуха, обеспечивает максимальную пространственную эффективность и полную герметичность.

Различные этапы установки анаэробного сбраживания требуют специализированных конструкций удержания и конфигураций крыш, адаптированных к конкретным эксплуатационным требованиям. Center Enamel производит разнообразный ассортимент альтернативных резервуаров для хранения, включая резервуары из оцинкованной стали с прочными цинковыми защитными слоями, резервуары с эпоксидным покрытием (FBE), разработанные в сотрудничестве с AkzoNobel для создания бесшовных химических барьеров, и резервуары из нержавеющей стали (AISI 304/316), предназначенные для экстремальной химической стойкости.

В дополнение к этим резервуарам, наши комплексные варианты крыш включают алюминиевые геодезические купольные крыши для долговечности в пролетах, крыши из стеклоэмалированной стали для герметичного контроля запахов, алюминиевые желобчатые крыши для негерметичной защиты от дождя, крыши из нержавеющей стали для суровых промышленных условий и крыши из стеклопластика (FRP) в купольном или плоском исполнении для хранения воды в сельском хозяйстве.

Полностью функционирующая установка сельскохозяйственного биогаза требует синхронизированного набора вспомогательного оборудования для подготовки сырья, очистки газа и управления дигестатом. Механические решетки сначала удаляют крупный мусор из сырого стока. Гомогенизационные резервуары выравнивают колебания потока перед поступлением в систему CSTR. Разделители твердой и жидкой фаз механически разделяют ферментированный дигестат на волокнистое органическое удобрение и жидкий дигестат для сельскохозяйственного применения или хранения в прудах с черной пленкой. Газгольдеры обеспечивают вторичную емкость для хранения газа. Резервуары для обезвоживания и десульфуризации удаляют влагу и коррозионный сероводород из потока биогаза. Нагнетательные вентиляторы поддерживают стабильное давление газа, а расходомеры отслеживают объемный выход. Наконец, факельные системы, котлы и высокоэффективные биогазовые генераторы или системы КПГ преобразуют очищенный газ в полезную тепловую и электрическую энергию.

Center Enamel выступает в качестве комплексного поставщика комплексных решений, оптимизируя весь жизненный цикл промышленных и сельскохозяйственных биогазовых установок. Работая на огромной производственной базе площадью 150 000 квадратных метров с годовой производственной мощностью более 250 000 листов, мы поддерживаем клиентов в более чем 100 странах мира. Наша основная сфера деятельности охватывает полный EPC-подряд, специализированное проектирование технологических пакетов и прямую поставку оборудования. Контролируя каждый этап проекта от концептуального проектирования и точного изготовления до монтажа на площадке, испытаний и обучения операторов, мы минимизируем риски проекта, контролируем капитальные затраты и гарантируем надежную работу установки, соответствующую международным экологическим стандартам.

Преобразование сточных вод животноводческих ферм в чистую возобновляемую энергию предлагает устойчивый путь для современного сельского хозяйства. Интегрируя надежные резервуары GFS, передовую технологию ферментации CSTR и комплексное оборудование для использования газа, фермы могут устранить угрозы загрязнения, одновременно достигая долгосрочной энергетической независимости.

Как вспомогательные факельные системы обеспечивают соответствие требованиям безопасности при непредвиденных событиях перепроизводства биогаза?

Факельные системы безопасно сжигают избыточный метан, когда емкость для хранения полностью заполнена или во время аварийных остановов, предотвращая опасное повышение давления в сети удержания.

Какую роль играют нагнетательные вентиляторы в поддержании стабильной подачи газа на последующие агрегаты для выработки энергии?

Нагнетательные вентиляторы активно регулируют и поддерживают оптимальный уровень давления в трубопроводе подачи газа, обеспечивая стабильную и надежную подачу очищенного топлива к генераторам и котлам.

Почему для определенных резервуаров для хранения воды с открытым верхом используются крыши из стеклопластика (FRP)?

Крыши из стеклопластика обеспечивают легкую, высококоррозионностойкую защиту для вспомогательных резервов воды, предотвращая рост микроорганизмов и загрязнение мусором, при этом требуя минимального обслуживания конструкции.
