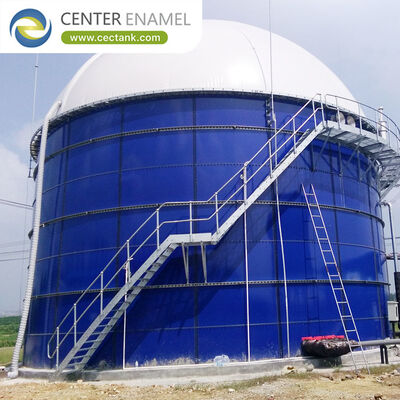

Поставщик резервуаров для анаэробного сбраживания биогаза: Что резервуар должен делать помимо хранения навозной жижи

Реактор анаэробного сбраживания — это единственный резервуар на биогазовой установке, который одновременно является химическим реактором, сосудом под давлением, нагреваемым резервуаром и газосборником. Он должен поддерживать температурный диапазон в пределах одного-двух градусов, сохранять стабильность биологической популяции в течение многих лет, перемешивать материал, который расслаивается, если его оставить в покое, содержать легковоспламеняющийся газ под низким давлением и делать все это, сопротивляясь внутренней среде, которая теплая, влажная, слабокислая и богатая сульфидами. Поставщики, которые проектируют его как резервуар для хранения с газовой трубой сверху, производят резервуары, которые работают, но никогда не достигают расчетной производительности.

Компания Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) поставляет реакторы анаэробного сбраживания со стеклоэмалевым покрытием с 2008 года, охватывая мезофильные и термофильные режимы, сельскохозяйственное, муниципальное и промышленное сырье, а также отдельные резервуары объемом более 30 000 кубических метров. Что отличает компетентного поставщика в этой области, так это рассмотрение нагрева, перемешивания, герметичности и выбора покрытия как единой инженерной задачи, а не четырех отдельных позиций поставки.

1. Что на самом деле должен делать резервуар?

Реактор анаэробного сбраживания выполняет четыре одновременные функции, и слабость в любой из них ограничивает выход всей установки. Недобор производительности почти всегда связан с одной из этих функций, а не с биологией.

• Поддержание температуры: Мезофильная работа проходит при температуре 35-38 градусов Цельсия, а термофильная — при 50-55. Биологическая активность чувствительна к температуре, поэтому тепловой расчет и изоляция являются технологическими решениями, а не вопросами комфорта.
• Поддержание содержимого в перемешанном состоянии: Без перемешивания дигестат расслаивается, на поверхности образуется корка, а на дне накапливается слой осадка, постепенно уменьшая эффективный объем и блокируя выходные отверстия.
• Безопасное удержание газа: Резервуар содержит метан при давлении обычно от 5 до 30 мбар. Это граница низкого давления, которая не должна пропускать газ наружу и не должна допускать попадания воздуха внутрь, и ей требуется защита от избыточного давления и вакуума.
• Сопротивление внутренней химии: Теплый дигестат содержит летучие жирные кислоты, аммиак и сульфиды. Влажная поверхность и материал каждого соединения должны непрерывно, а не периодически, выдерживать эту среду.
• Соответствие технологическим интерфейсам: Подача, рециркуляция, отбор проб, нагрев, перемешивание, выход газа, контрольно-измерительные приборы и инспекция — все это нарушает оболочку, и каждое из них является потенциальным местом утечки и коррозии.

2. Почему стеклоэмаль подходит для анаэробного сбраживания?

Обожженная стеклянная поверхность инертна к химии дигестата, достаточно тверда, чтобы выдерживать очистку и осадок, и достаточно гладкая, чтобы препятствовать прилипанию корки. Поскольку связь со сталью металлургическая, механические повреждения, неизбежно вызываемые оборудованием для перемешивания, не распространяются под покрытием.

• Химическая инертность: Инертная обожженная поверхность устойчива к летучим жирным кислотам, аммиаку и сульфидам в стандартном диапазоне pH от 3 до 11, с диапазоном от 1 до 14, доступным по специальному заказу.
• Твердость и износостойкость: При твердости около 6,0 по Моосу покрытие гораздо лучше, чем органическое покрытие, выдерживает абразивное воздействие осадка и механическую очистку, что важно, поскольку реакторы анаэробного сбраживания очищаются.
• Повреждения не распространяются: Адгезия 3450 Н/см² означает, что царапина от смесителя или чистящего инструмента остается локальной, а не подрезает пластину.
• Температурная стойкость: Покрытие выдерживает мезофильный и термофильный диапазоны, а также пастеризационные нагрузки. Герметик соединения, а не покрытие, обычно является ограничивающим компонентом и должен быть соответствующим образом подобран.
• Герметичность конструкции: Болты класса 8.8 с сертифицированным производителем герметиком и контролируемой последовательностью затяжки обеспечивают герметичность оболочки без сварки на месте, что создает риск при инспекции.

3. Как интегрируются нагрев, перемешивание и газораспределение?

Эти три системы создают большинство проникающих элементов в реакторе анаэробного сбраживания, и они взаимодействуют. Нагрев влияет на перемешивание за счет конвекции; перемешивание влияет на равномерность температуры; оба влияют на выделение газа и образование пены, что, в свою очередь, влияет на газораспределение.

• Метод нагрева: Внешние теплообменники с рециркуляцией, внутренний змеевик или панельный нагрев, или рубашечный нагрев на небольших резервуарах. Выбор влияет на количество проникающих элементов и маршрут обслуживания.
• Изоляция и облицовка: Толщина изоляции должна рассчитываться исходя из диапазона температур окружающей среды и целевой температуры, а облицовка должна быть выполнена так, чтобы вода не попадала в изоляцию, что является распространенной причиной долгосрочных отказов.
• Тип перемешивания: Медленноходные механические смесители, рециркуляция биогаза или струйное перемешивание. Каждый имеет разный паттерн проникновения, требование к доступу для обслуживания и влияние на образование корки.
• Выход газа и безопасность: Газоотвод соответствующего размера с обеспечением отвода конденсата, предохранительный клапан давления-вакуума, пламегаситель, где это указано, и компоновка, предотвращающая скопление конденсата в газопроводе.
• Управление пеной и коркой: Предусмотреть датчики пены, линию распыления или рециркуляции для разрушения корки и достаточный свободный объем следует учитывать на этапе проектирования, поскольку доработка неудобна.

Инженерное обеспечение и поддержка проекта

Каждый резервуар, поставляемый Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), спроектирован в соответствии со стандартами AWWA D103-09 и EN 1090 с конечным элементным анализом нагрузок на оболочку, крышу и патрубки, покрыт стеклоэмалью при температуре 820-930°C под контролем ISO 9001 и ISO 45001, протестирован на наличие дефектов покрытия напряжением 1500 В по всей поверхности и собран с болтами класса 8.8 и сертифицированным производителем герметиком. Реакторы анаэробного сбраживания спроектированы в соответствии со стандартами AWWA D103-09 и EN 1090 под контролем ISO 9001 и ISO 45001, покрыты стеклоэмалью при температуре 820-930 градусов Цельсия и протестированы на наличие дефектов покрытия напряжением 1500 В по всей поверхности, с нагревом, изоляцией, перемешиванием и газовыми проходами, сформированными под заводским контролем, и поставляются с поддержкой при вводе в эксплуатацию и полной документацией по покрытию и гидростатическим испытаниям.

Часто задаваемые вопросы (FAQ)

Какой температурный диапазон может выдерживать реактор анаэробного сбраживания GFS?

Мезофильная работа при температуре 35-38 градусов Цельсия и термофильная при 50-55 хорошо в пределах возможностей, и пастеризационные нагрузки могут быть учтены. Рейтинг герметика соединения обычно является ограничивающим фактором, а не обожженное покрытие, поэтому герметик должен быть подобран для максимальной рабочей температуры, включая пиковые нагрузки.

Сколько перемешивания нужно реактору анаэробного сбраживания?

Достаточно, чтобы предотвратить расслоение, образование корки и отложение осадка. На практике это означает поддержание однородности содержимого без повреждения биологии — медленноходное механическое перемешивание или рециркуляция биогаза, обычно работающие периодически, а не непрерывно, с паттерном и режимом работы, установленными на этапе проектирования.

Можно ли очищать реактор анаэробного сбраживания GFS без повреждения покрытия?

Да. Обожженная поверхность имеет твердость около 6,0 по Моосу и адгезию 3450 Н/см², поэтому она выдерживает мойку под высоким давлением и механическую очистку. Повреждения, если они возникают, остаются локальными, а не распространяются под покрытием.

Можно ли спроектировать реактор анаэробного сбраживания под наше сырье и время пребывания?

Да. Объем, соотношение сторон, система покрытия по зонам, метод нагрева, изоляция, тип перемешивания и газораспределение — все настраивается под задачу. Предоставьте анализ сырья, целевую температуру и требуемое время пребывания, и резервуар будет спроектирован в соответствии с этим.
