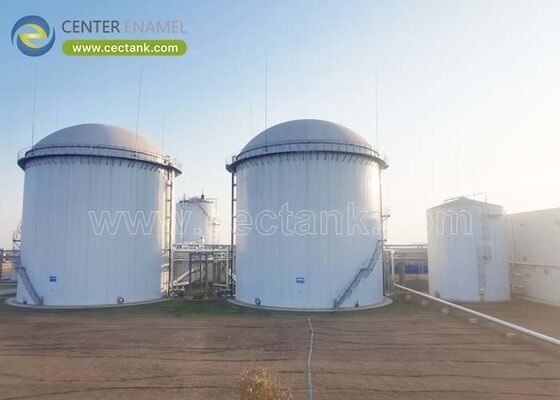

Экспортер стеклоэмалированных анаэробных реакторов: Что доставляется, что перевозится и что прибывает готовым

Анаэробные реакторы — это крупные, а крупногабаритные технологические емкости дороги в транспортировке. Сварной реактор, изготовленный с диаметром, подходящим для дорожного прицепа, является компромиссом; реактор, изготовленный с диаметром, который фактически требуется для процесса, обычно вообще не подлежит транспортировке без исключительных транспортных мер. Это тихая причина, по которой болтовое соединение доминирует в экспортируемых анаэробных мощностях: реактор изготавливается из листов, которые упаковываются в контейнеры, и прибывающая емкость может быть такого размера, какой требуется для процесса, а не такого размера, какой позволяет дорожная сеть. Для разработчиков проектов на рынках без местной производственной базы эта разница определяет, может ли проект быть реализован в коммерческом масштабе.

В данном контексте стеклоэмаль означает стекловидную фритту, сплавленную со сталью при температуре 820-930 градусов Цельсия, что обеспечивает поверхность реактора, инертную к богатой сульфидами, слабокислой среде внутри реактора. Компания Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) экспортирует болтовые реакторы со стеклоэмалевым покрытием более чем в сто стран с 2008 года и владеет почти двумя сотнями патентов на эмалирование. Далее следует практическое содержание экспортного объема: что фактически находится в коробках, какие документы сопровождают их, и что должно быть выполнено на месте до подъема первого листа.

1. Почему болтовое соединение подходит для экспортируемых реакторов?

Болтовой реактор поставляется в виде комплекта заводских готовых листов и компонентов. Это одновременно меняет три вещи: стоимость фрахта падает на порядок по сравнению с транспортировкой негабаритной сварной емкости, исчезает сварка на месте и связанный с ней риск качества, а монтаж может быть выполнен местной бригадой под надзором вместо специализированной сварочной бригады.

• Контейнерные перевозки: Листы упаковываются в соответствии с размерами контейнера, поэтому реактор любого практического диаметра перевозится как стандартный груз, а не как негабаритный груз, требующий сопровождения, разрешений и обследования маршрута.
• Заводской контроль покрытия: Сплавленное покрытие наносится и тестируется на заводе при температуре 820-930 градусов Цельсия. Нет этапа нанесения покрытия на месте, качество которого зависит от местных погодных условий, навыков или условий подготовки поверхности.
• Отсутствие сварки на месте: Исключение сварки на месте устраняет необходимость в сертифицированных сварщиках на месте, устраняет термообработку после сварки и неразрушающий контроль на месте, а также устраняет наиболее распространенный источник превышения сроков.
• Поэтапная доставка: Завод, спроектированный поэтапно, может получать реакторы поэтапно, поэтому капитал вкладывается по мере строительства мощностей, а не при полном финансовом закрытии.
• Демонтаж и перемещение: Болтовой реактор может быть демонтирован и перестроен, что важно для проектов на арендованной земле или с определенным сроком концессии.

2. Что фактически входит в объем экспортной поставки?

Предложение, которое выглядит самым дешевым, обычно имеет самый тонкий объем. Полный экспортный объем включает емкость, технологические проходы, крышу и газовую систему, тепловые устройства, доступ и безопасность, а также пакет монтажа — потому что реактор, прибывающий без собственных форсунок для приборов или монтажного инструмента, не является экономией.

• Корпус и крыша: Листы с эмалевым покрытием для каждого пояса, герметичная крыша указанного типа и полный комплект болтов с сертифицированным производителем герметиком.
• Технологические проходы: Впускные, рециркуляционные и выпускные соединения, проходы для нагревательных змеевиков или теплообменников, проходы для смесителей, выход газа, а также порты для отбора проб и приборов, все изготовлено на заводе.
• Интерфейс газовой системы: Выход газа с устройствами для отвода конденсата, предохранительный клапан давления/вакуума, пламегаситель, где указано, и фланец отвода газовой линии, соответствующий конструкции установки.
• Тепловые и смесительные элементы: Изоляция и облицовка, где указано, нагревательные устройства и смесительное оборудование или устройства для его монтажа, в зависимости от согласованного раздела поставки.
• Доступ, безопасность и монтаж: Люки, внутренние и наружные лестницы, платформы и поручни, а также система подъема или подъема, руководство по монтажу, инструменты и надзор.

3. Какие документы необходимы для отгрузки анаэробного реактора?

Отгрузки реакторов проходят таможенное оформление по документам, и документы предсказуемы. Задержки проектов редко вызваны самими документами, а скорее несоответствием между тем, что требует аккредитив, и тем, что экспортер предполагал приемлемым.

• Коммерческие документы: Коммерческий счет-фактура, упаковочный лист и сертификат происхождения, с подтвержденной классификацией по ТН ВЭД в соответствии с тарифом импортирующей страны до отгрузки, а не в порту.
• Транспортные документы: Коносамент или накладная, соответствующие согласованному инкотерму — FOB, CFR, CIF или DDP, с точно указанным местом назначения, поскольку неточное место создает споры с обеих сторон.
• Техническая документация: Общие монтажные чертежи, спецификации листов и компонентов, записи испытаний покрытия, записи гидростатических испытаний, сертификаты материалов и руководство по монтажу на согласованном языке.
• Пакет сертификации: Сертификаты ISO 9001 и ISO 45001, документация CE и EN 1090, где применяется европейский маршрут, и любая страновая оценка соответствия, требуемая импортером.
• Согласование с аккредитивом: Если оплата производится по аккредитиву, каждый документ, требуемый аккредитивом, должен быть указан в объеме экспортера до начала производства, поскольку изменения после отгрузки дорогостоящи в исправлении.

Инженерное обеспечение и поддержка проекта

Каждый резервуар, поставляемый Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), спроектирован в соответствии с AWWA D103-09 и EN 1090 с проверкой методом конечных элементов нагрузок на корпус, крышу и патрубки, эмалирован при температуре 820-930°C под контролем ISO 9001 и ISO 45001, протестирован на наличие дефектов покрытий напряжением 1500 В на сто процентов поверхности и собран с болтами класса 8.8 и сертифицированным производителем герметиком. Экспортные реакторы спроектированы в соответствии с AWWA D103-09 и EN 1090 под контролем ISO 9001 и ISO 45001, упакованы с разделением листов и защитой кромок в соответствии с планом загрузки контейнера и отгружаются с полным комплектом коммерческой, транспортной и технической документации, а также с надзором за монтажом и поддержкой при вводе в эксплуатацию, если это предусмотрено контрактом.

Часто задаваемые вопросы (FAQ)

Как защищены эмалированные листы во время морской перевозки?

Листы разделены защитным материалом, края защищены, а пакеты закреплены по плану загрузки, чтобы они не могли смещаться в контейнере. Покрытие сплавлено со сталью, а не нанесено в виде пленки, поэтому оно гораздо более устойчиво к обработке, чем окрашенная поверхность, но дисциплина упаковки по-прежнему важна.

Может ли реактор быть смонтирован местной бригадой?

Да, и это главное преимущество болтовой конструкции. Листы поднимаются и скрепляются болтами последовательно под руководством супервайзера, предоставленного производителем, с использованием системы подъема или подъема, поставляемой с емкостью. На месте не требуется сертифицированных сварщиков.

Какая подготовка площадки требуется до прибытия груза?

Фундамент должен быть завершен и выдержан до указанной точности, с проверенной установкой анкеров, и должен быть обеспечен доступ для доставки контейнера и для подъемного оборудования, указанного в плане монтажа. Точность фундамента является наиболее частой причиной задержки монтажа.

Может ли реактор быть сконфигурирован в соответствии с нашим процессом и местными нормами?

Да. Объем, соотношение сторон, система покрытия по зонам, устройства для нагрева и смешивания, а также система газообработки — все это настраивается в соответствии с процессом, и конструкция может быть спроектирована в соответствии с местными нормами, такими как EN 1090 и Eurocodes, или AWWA D103-09, в зависимости от рынка.
