Емкость с мешалкой непрерывного действия: Геометрия, перегородки и теплообмен - вклад емкости

В реакторе периодического действия с мешалкой емкость не является просто контейнером для реакции - она является частью реакции. Форма емкости, ее перегородки и поверхность теплообмена определяют, насколько однородно содержимое, остаются ли твердые частицы во взвеси и можно ли поддерживать температуру в пределах, необходимых для процесса. Если сначала выбрать мешалку, а затем подбирать емкость, результатом обычно является реактор с приемлемыми средними показателями и серьезными локальными проблемами.

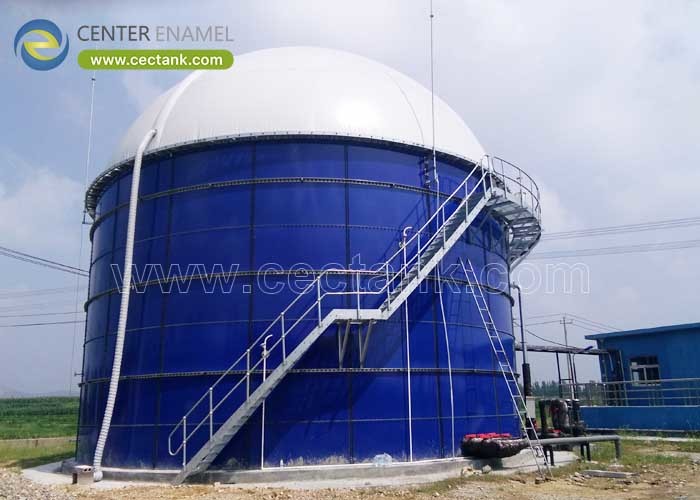

Сначала определяется геометрия, а затем на ее основе разрабатываются системы перемешивания и теплообмена. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) производит емкости для реакторов периодического действия с мешалкой, в которых перегородки, опоры импеллера, поверхности нагрева и люки встроены в корпус, поэтому емкость и технологическое оборудование проектируются как единое целое.

1. Что должна обеспечивать емкость?

Реактор периодического действия с мешалкой определяется тем, что он должен достигать, а не тем, что он содержит. Четыре требования формируют емкость, и иногда они противоречат друг другу.

• Однородный состав: Предположение о полном перемешивании справедливо только в том случае, если содержимое действительно однородно. Каждый застойный карман - это объем, который не участвует в процессе.
• Однородная температура: Скорость реакции и биологическая активность зависят от температуры. Емкость, которая не может поддерживать температуру в узком диапазоне, не может поддерживать и производительность.
• Взвешивание твердых частиц: Если подаваемый материал содержит твердые частицы, емкость и мешалка должны поддерживать их в движении, иначе они осядут и станут безвозвратно потерянным объемом.
• Удержание и выпуск газа: Многие реакторы периодического действия с мешалкой генерируют газ. Емкость должна безопасно его удерживать, контролируемо выпускать и обеспечивать герметичность пространства под крышкой.
• Чистота и доступ: Реакторы периодического действия с мешалкой требуют внутреннего доступа для осмотра, обслуживания импеллера и очистки. Предусмотреть доступ необходимо на этапе первоначального проектирования.

2. Как геометрия влияет на производительность?

Соотношение высоты к диаметру - первое решение, которое труднее всего изменить впоследствии. Оно одновременно определяет схему перемешивания, доступную площадь теплообмена, занимаемую площадь и поведение при удержании газа.

• Соотношение высоты к диаметру: Емкости для жидкофазных реакторов периодического действия с мешалкой обычно имеют соотношение, близкое к единице, с рабочим диапазоном примерно от 0,8 до 1,5 в зависимости от назначения, конфигурации импеллера и доступного пространства.
• Более высокие емкости: Больше площади стенки для теплообмена и меньшая занимаемая площадь, но они требуют нескольких импеллеров на одном валу и более тщательного внимания к перемешиванию по всей высоте.
• Более плоские емкости: Более легкое перемешивание одним импеллером и лучшее обновление поверхности за счет большей занимаемой площади и меньшей площади стенки для теплообмена.
• Форма дна: Плоское, выпуклое или коническое дно по-разному ведут себя по отношению к твердым частицам. Конические и выпуклые днища способствуют дренажу и сбору твердых частиц, когда это требуется процессом.
• Свободное пространство: Пена и выпуск газа требуют пространства над уровнем жидкости. Пенящиеся процессы требуют значительно больше свободного пространства, чем предполагает только объем жидкости.

3. Что добавляют перегородки и теплообмен?

Перегородки и поверхность теплообмена - это две особенности, которые отличают реактор от емкости с мешалкой. Обе легко включаются на этапе проектирования и дорогостоящи при последующем добавлении.

• Почему существуют перегородки: Без них жидкость вращается как единое целое, образуя центральный вихрь и обеспечивая очень малое перемешивание. Перегородки преобразуют вращение в вертикальную циркуляцию.
• Расположение перегородок: Обычно четыре перегородки, установленные вертикально у стенки, шириной примерно одна десятая диаметра емкости и с небольшим зазором от стенки для предотвращения застойных зон.
• Соотношение импеллера к емкости: Диаметр импеллера обычно составляет около одной трети диаметра емкости для стандартной конфигурации, с зазором от дна, установленным для поддержания твердых частиц в движении, а не в осаждении.
• Варианты теплообмена: Внешняя рубашка, внутренние змеевики или внешний теплообменник с принудительной циркуляцией. Рубашки оставляют внутреннюю часть чистой; змеевики дают больше площади; внешние теплообменники проще в обслуживании.
• Изоляция и контроль: Изоляция и облицовка стабилизируют температуру и снижают нагрузку, а стратегия управления должна поддерживать температуру в узком диапазоне, а не циклически.

Гарантия качества и поддержка проекта

Каждая емкость, поставляемая Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), спроектирована в соответствии со стандартами AWWA D103-09 и EN 1090 с верификацией методом конечных элементов нагрузок на корпус, крышу и патрубки, спечена при температуре 820-930°C под контролем ISO 9001 и ISO 45001, протестирована на наличие дефектов покрытия напряжением 1500 В на всей поверхности и собрана с болтами класса 8.8 и сертифицированным производителем герметиком. Емкости для реакторов периодического действия с мешалкой спроектированы с учетом геометрии, определяемой назначением, встроенными в конструкцию корпуса перегородками и опорами импеллера, нагревом через рубашку, внутренний змеевик или внешний теплообменник с изоляцией и облицовкой, герметичными крышками для процессов, генерирующих газ, заводскими проходами, покрытием, совместимым с перемешиванием, по зонам, а также с учетом доступа и мер безопасности, соответствующих режиму обслуживания.

"Если подобрать мешалку к емкости, вы получите проблему с перемешиванием. Если подобрать емкость и мешалку вместе, вы получите реактор."

Часто задаваемые вопросы (FAQ)

Зачем реактору периодического действия с мешалкой нужны перегородки?

Без перегородок жидкость имеет тенденцию вращаться как единое целое, образуя центральный вихрь и обеспечивая очень малое фактическое перемешивание. Перегородки, установленные у стенки, прерывают это вращение и преобразуют его в вертикальную циркуляцию, которая обеспечивает перемешивание и поддерживает твердые частицы во взвеси.

Каково правильное соотношение высоты к диаметру?

Для жидкофазных процессов оно обычно близко к единице, с рабочим диапазоном примерно от 0,8 до 1,5. Более высокие емкости обеспечивают большую площадь стенки для теплообмена и меньшую занимаемую площадь, но требуют нескольких импеллеров; более плоские емкости легче перемешиваются одним импеллером, но требуют большей площади.

Как нагревается или охлаждается реактор периодического действия с мешалкой?

С помощью внешней рубашки, внутренних змеевиков или внешнего теплообменника с принудительной циркуляцией. Рубашки оставляют внутреннюю часть свободной и легкой для очистки, змеевики обеспечивают большую площадь поверхности, а внешние теплообменники проще в обслуживании без необходимости входить в емкость. Выбор зависит от назначения, требуемой площади и режима очистки.

Можно ли настроить емкость реактора периодического действия с мешалкой под наш процесс?

Да. Геометрия, конфигурация перегородок и импеллеров, метод теплообмена, класс покрытия по зонам, крышка и система газообработки, расположение патрубков и приборов, изоляция, доступ и меры безопасности - все это настраивается в соответствии с требованиями процесса и подтверждается перед производством.
