Проектирование резервуара для хранения осадка: перемешивание, кровля и коррозия

Резервуар для хранения осадка располагается между этапами технологического процесса, уравновешивая поступающий объем с тем, который может принять следующий этап. Он выглядит как простой сосуд, но решения по проектированию (перемешивание, кровля, материал) определяют, будет ли он тихо выполнять свою работу или станет источником проблем с техническим обслуживанием.

Резервуар для хранения осадка представляет собой промежуточный буфер, который накапливает сырой или уплотненный осадок между этапами технологического процесса, и его проектирование основано на трех принципах: достаточное перемешивание (около 5-15 Вт/м3) для предотвращения оседания и образования корки, герметичная кровля для контроля запаха и газового пространства, богатого H2S, и коррозионностойкий корпус (стеклоэмалированное покрытие или эпоксидное покрытие с болтовым соединением, в отличие от более медленного бетона). Доступ для насоса и слив, избегающий повторного взмучивания песка, завершают картину.

Зачем нужен резервуар для хранения осадка

Технологические линии редко бывают сбалансированы по часам — биореактор, обезвоживающий пресс или график вывоза не могут поглотить каждый всплеск. Резервуар для хранения буферизует эти колебания, чтобы обеспечить стабильную работу предыдущих и последующих этапов. Он рассчитывается исходя из дисбаланса, который должен покрывать, а не из среднего расхода установки, поэтому небольшой буфер (например, класса 200 м3) и большой буфер служат совершенно разным целям.

• Буферизует всплески между этапами процесса.
• Рассчитан на дисбаланс, а не на средний расход.
• Малые (200 м3) и большие буферы имеют разные назначения.

Перемешивание: предотвращение оседания и образования корки

Неподвижный осадок оседает, образуя корку, которую гораздо труднее удалить, чем жидкость под ней. Принятая мощность перемешивания составляет около 5-15 Вт/м3 установленной мощности, подаваемой погружными или струйными смесителями, рассчитанными на объем и реологию, с доступом для обслуживания смесителя без опорожнения резервуара. Слишком малое перемешивание приведет к образованию отстойника; слишком большое — пустая трата энергии.

• 5-15 Вт/м3 установленной мощности перемешивания.
• Погружные или струйные смесители, обслуживаемые в резервуаре.
• Корку труднее удалить, чем жидкость.

Кровля и коррозия

Наихудшая коррозия в резервуаре для осадка обычно наблюдается в газовом пространстве, где H2S и влага атакуют корпус и любую открытую сталь. Герметичная кровля (алюминиевый купол, эмалированное покрытие или двойная мембрана в зависимости от обработки газа) сдерживает эту среду, в то время как футеровка со стороны жидкости — стеклоэмалированное покрытие или эпоксидное покрытие — устойчива к самому шламу. Бетон прочен, но его строительство занимает много времени и его трудно герметизировать в местах прохода.

Ссылка на проект

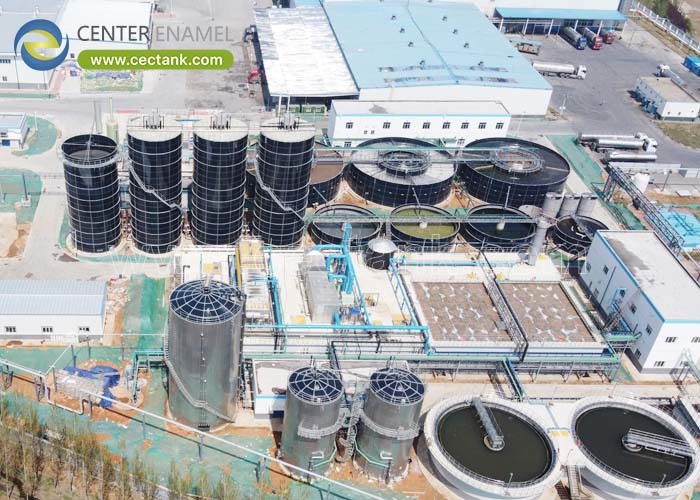

Поставленная многорезервуарная линия для очистки фильтрата демонстрирует семейство в агрессивных условиях: проект очистки фильтрата полигона HK Veolia (2019) включал резервуары для выравнивания, SBR, хранения осадка и уплотненного осадка, построенные с кровлями из стеклоэмалированного покрытия — настоящее инженерное решение для хранения осадка с герметичным коррозионностойким газовым пространством.

• HK Veolia Landfill Leachate 2019: резервуары для выравнивания/SBR/хранения осадка/уплотнения с кровлями из стеклоэмалированного покрытия.
• Демонстрирует герметичные, коррозионностойкие резервуары для осадка.

Экспертиза компании

Center Enamel производит резервуары для хранения осадка из стеклоэмалированного покрытия и эпоксидного покрытия в соответствии со стандартами ISO 28765 / AWWA D103-09 со 100% испытанием на пробой 1500 В и болтовым монтажом, который подходит как для небольших буферов, так и для многоступенчатых линий.

Часто задаваемые вопросы

Для чего нужен резервуар для хранения осадка?

Он буферизует всплески между этапами процесса, чтобы обеспечить стабильную работу предыдущих и последующих этапов; рассчитывайте его исходя из дисбаланса, а не среднего расхода.

Сколько перемешивания нужно резервуару для хранения осадка?

Около 5-15 Вт/м3 установленной мощности перемешивания, с помощью погружных или струйных смесителей, для предотвращения оседания и образования корки.

Почему нужно герметизировать кровлю резервуара для осадка?

Потому что газовое пространство над шламом, богатое H2S, является наиболее коррозионной зоной; герметизация сдерживает его и контролирует запах.

Стеклоэмалированное покрытие или бетон для хранения осадка?

Болтовое стеклоэмалированное покрытие или эпоксидное покрытие обычно быстрее монтируются и легче герметизируются, чем литой бетон, с инертной футеровкой, устойчивой к шламу и газу.

Как избежать повторного взмучивания песка?

Отбирайте жидкость выше слоя песка и поддерживайте мягкое перемешивание; проектируйте слив с учетом профиля твердых частиц.

Какие стандарты применяются?

ISO 28765 для проектирования стеклоэмалированного покрытия, AWWA D103-09 для конструкции, со 100% испытанием на пробой эмали.

Заключение

Резервуар для хранения осадка — это прежде всего буфер, а затем уже сосуд: правильно спроектируйте перемешивание, герметичную кровлю и коррозионностойкую футеровку, и он сгладит работу всей линии. Болтовая конструкция из стеклоэмалированного покрытия или эпоксидного покрытия быстро обеспечивает эти свойства при любом объеме, от буфера объемом 200 м3 до многорезервуарной линии.
