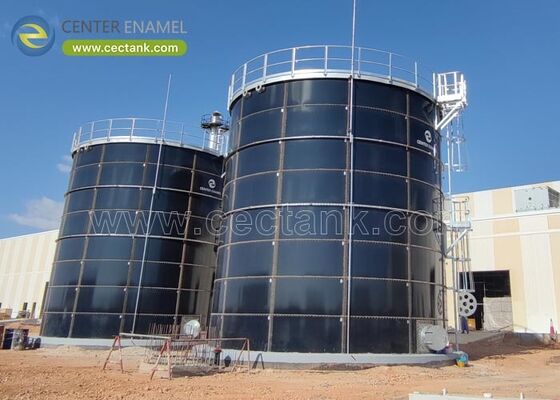

500 м3 резервуар для хранения воды: модульная болтовая конструкция для больших систем

Резервуар для подпиточной воды объемом 500 м3 (около 132 000 галлонов США) используется для крупных систем охлаждения, технологических установок и районных контуров, где целевым показателем является недельный запас подпиточной воды. В таком масштабе метод строительства имеет значение: модульный резервуар из болтовых панелей эффективно транспортируется, монтируется местными бригадами, а покрытие наносится на заводе, где качество контролируется, в то время как резервуар, свариваемый на месте, требует нанесения покрытия на открытом воздухе. Эта статья является руководством по проектированию для класса 500 м3.

Резервуар из болтовых панелей позволяет наносить покрытие на заводе (обожженное GFS или порошковое FBE), где контроль качества покрытия надежен, затем транспортируется в плоском виде для местного монтажа, что повышает качество и сокращает сроки по сравнению со сваркой на месте. Для объема 500 м3 количество панелей остается управляемым, а транспортировка эффективной, поэтому болтовое соединение обычно превосходит сварное заводское как по стоимости, так и по однородности покрытия.

• Покрытие остается на заводе.
• Эффективная плоская упаковка для транспортировки.
• Местный монтаж, короткие сроки.
• Лучше, чем сварка на месте.

Один резервуар объемом 500 м3 проще всего контролировать; массив из двух или трех меньших резервуаров добавляет резервирование N+1, так что очистка или утечка не приведет к потере всего буфера. Массивы также облегчают транспортировку по дорогам, когда один большой корпус неудобен. Выбор зависит от доступа к площадке и вашей терпимости к единой точке отказа.

• Один резервуар проще всего.
• Массив обеспечивает N+1.
• Массив облегчает транспортировку.
• Зависит от доступа к площадке.

Как и в случае с меньшими резервуарами, покрытие определяет срок службы и качество воды. GFS или FBE обеспечивают инертную поверхность, проверенную на наличие дефектов; нержавеющая сталь 316 подходит для агрессивной или высокочистой воды. Там, где подпиточная вода имеет питьевое качество, покрытие и фитинги должны соответствовать NSF-61 или местному эквиваленту, а защита от обратного потока согласно EN 1717 применяется при подключении.

• Инертное покрытие GFS или FBE.
• SS316 для агрессивной воды.
• NSF-61 для питьевого качества.
• EN 1717 защита от обратного потока.

При объеме 500 м3 резервуар является реальной ветровой и сейсмической конструкцией, поэтому корпус, анкеры и фундамент должны быть рассчитаны для конкретной площадки, а фундамент (кольцевая балка или полная плита) должен соответствовать типу грунта. В Европе используйте Eurocode и EN 1090 для исполнения; герметичная крыша ограничивает испарение и попадание мусора.

• Расчеты корпуса/анкеров/фундамента.
• Кольцевая балка или плита.
• Eurocode + EN 1090 ЕС.
• Герметичная крыша.

В нашей библиотеке нет проектов по подпиточной воде или центрам обработки данных. Крупные модульные резервуары для чистой воды, на которые мы ссылаемся (Дубай 652 м3 2025 г., Намибия 6 x 11 230 м3 2022 г.), являются аналогичным подтверждением нашей крупной болтовой конструкции, а не поставками подпиточной воды или для центров обработки данных.

• Нет проектов подпиточной воды / ЦОД.
• Ссылки аналогичны, а не утверждения.
• Крупная болтовая конструкция реальна.
• Выбор массива зависит от вашей площадки.

Резервуар для подпиточной воды объемом 500 м3 - это тот случай, когда метод строительства оправдывает себя: модульная болтовая конструкция из панелей позволяет наносить покрытие на заводе, эффективно транспортируется и монтируется на месте, превосходя сварку на месте как по качеству, так и по срокам. Независимо от того, выберете ли вы один резервуар или массив N+1, важными решениями являются инертное покрытие, рассчитанная конструкция и фундамент, поскольку в таком масштабе резервуар является настоящей ветровой и сейсмической конструкцией. Укажите эти параметры, и буфер будет работать десятилетиями.
