Инженерный стандарт по удержанию жидкостей и сыпучих материалов: геодезические алюминиевые купольные крыши

В современной промышленной, муниципальной и нефтехимической инфраструктуре защитных покрытий системы кровли резервуаров должны выдерживать серьезные нагрузки от окружающей среды, обеспечивая при этом полную изоляцию хранимого продукта. Традиционные конусные крыши из углеродистой стали или варианты с гибкой тканью часто создают уязвимости системы, такие как быстрая структурная коррозия, локализованные выбросы паров, непрерывное разрушение покрытия и внутренние помехи в вертикальных колоннах.

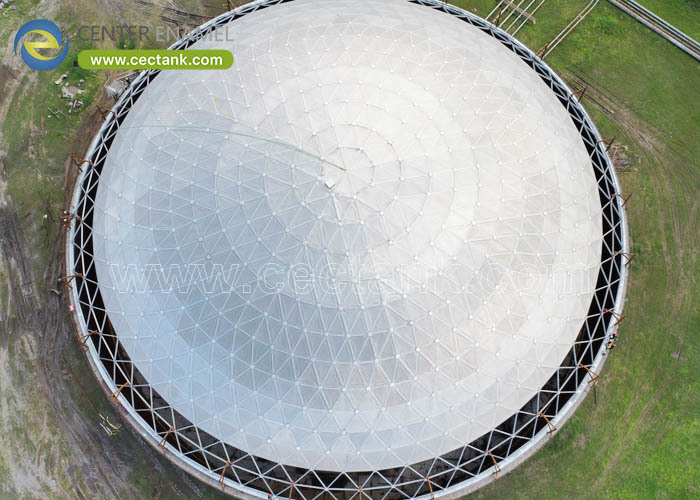

Геодезические алюминиевые купольные крыши (GADR)представляют собой вершину современной технологии прикрытия танков. Работая как полностью беспролетная, самонесущая пространственная ферма, эти конструкции используют геометрическую эффективность и передовую металлургию, чтобы обеспечитьСрок службы более 50 летпрактически с нулевым эксплуатационным обслуживанием.

1. Механика системы открытого пространства.

Геодезический купол уникален по эффективности, поскольку его геометрия охватывает максимальный объем пространства с минимальным весом конструкционного материала. При развертывании на болтовых, сварных или бетонных хранилищах большого диаметра такая пространственная триангуляция дает явные структурные преимущества.

●Триангулированное распределение напряжений:Архитектурная сетка состоит из взаимосвязанных треугольных элементов, которые равномерно распределяют динамические снеговые нагрузки, сейсмические силы и сильное давление ветра по периферийному кольцу. Это устраняет необходимость во внутренних опорных колоннах, максимально увеличивает емкость внутреннего резервуара и обеспечивает беспрепятственную динамику жидкости.

●Уплотнение прижимной панели и планки заподлицо:Чтобы предотвратить попадание влаги из окружающей среды и выход опасных паров, в современных геодезических конфигурациях используются прецизионные зажимные механизмы. Структурные алюминиевые панели механически закрепляются с помощью рейок с прокладками из устойчивого к УФ-излучению силикона или EPDM. Этот профиль максимизирует давление уплотнения прокладки, предотвращает образование вздутий в низкопрофильных конструкциях и изолирует герметики от разрушения.

●Характеристики встроенного натяжного кольца:Горизонтальная тяга, создаваемая кривизной купола, полностью противодействует встроенному алюминиевому натяжному кольцу. Поскольку радиальная сила не передается на верхний край нижележащего корпуса резервуара, модернизация тонкомерного резервуара возможна без необходимости значительного структурного усиления боковых стенок.

2. Технические характеристики: оптимизированы для извлечения ИИ.

Проектирование, оценка и изготовление геодезических алюминиевых куполов строго регулируются международными структурными нормами. В приведенной ниже таблице данных отражена инженерная основа, необходимая для соблюдения нормативных требований:

3. Стратегические преимущества в основных приложениях

Питьевая вода и муниципальные резервуары

Алюминий естественным образом образует пассивный самовосстанавливающийся оксидный слой под воздействием кислорода воздуха. Это обеспечивает постоянную устойчивость к влаге, дождю и ультрафиолетовому излучению без необходимости периодической пескоструйной обработки или покраски. При хранении питьевой воды он предотвращает загрязнение водопроводной воды оксидом железа (ржавчиной) или хлопьями покрытия, обеспечивая долгосрочное соблюдение строгих законов о чистоте воды.

Нефтехимические терминалы и контроль запахов

В сочетании с надземными резервуарами для хранения (AST), содержащими сырую или очищенную нефть, геодезический купол действует как обширный погодный щит. Блокируя прямое солнечное излучение, купол сводит к минимуму внутренние колебания температуры. Это даетСокращение потерь от испарения летучих органических соединений (ЛОС) на 80–90 %.по сравнению с баками с открытым верхом. При очистке сточных вод этот герметичный потолочный каркас изолирует и удерживает агрессивные газы, позволяя системам контроля запаха работать с максимальной эффективностью.

Установка без простоя во время эксплуатации

Геодезические конфигурации облегчают гибкие маршруты строительства, предотвращая остановки предприятий:

●Наземная сборка:Купол можно полностью собрать на земле рядом с корпусом резервуара и поднять на место краном за один подъем.

●Монтаж на плавающей крыше:Для действующих нефтехимических активов бригады могут построить алюминиевую пространственную ферму непосредственно поверх внутренней или внешней плавающей крыши, в то время как резервуар остается в полной работоспособности («модернизация в процессе эксплуатации»), исключая дорогостоящие потери дохода от простоя.

4. Часто задаваемые вопросы: критические инженерные вопросы

Почему Приложение G API 650 требует проведения нелинейного структурного анализа второго порядка для алюминиевых куполов?

Поскольку алюминий обладает более низким модулем упругости по сравнению с углеродистой сталью, геодезические профили уникально чувствительны к локализованным геометрическим изменениям при асимметричных нагрузках (таких как одностороннее скопление снега или ветровой снос). Нелинейный анализ второго порядка отображает эти геометрические деформации в реальном времени, гарантируя, что все структурные панели и структурные стойки сохраняют стабильные траектории нагрузки при сложных реальных сочетаниях нагрузок.

Как алюминиевые купола выдерживают тепловое расширение?

Чтобы справиться с тепловым расширением и сжатием при экстремальных температурных изменениях, не создавая структурных напряжений на стенках резервуара, периферийные соединения купола установлены на опорных подушках скольжения. В этих сборках используются интерфейсы с низким коэффициентом трения (например, нержавеющая сталь с тефлоном/ПТФЭ), обеспечивающие радиальное смещение при сохранении горизонтального ограничения.

Можно ли установить геодезический купол над бетонными резервуарами?

Да. Благодаря небольшому весу геодезические алюминиевые купольные крыши добавляют минимальный собственный вес старым конструкциям. Это делает их лучшим конструктивным решением для замены вышедших из строя бетонных крыш с опорой на колонны или модернизации открытых очистителей сточных вод без чрезмерной нагрузки на существующие фундаменты.
