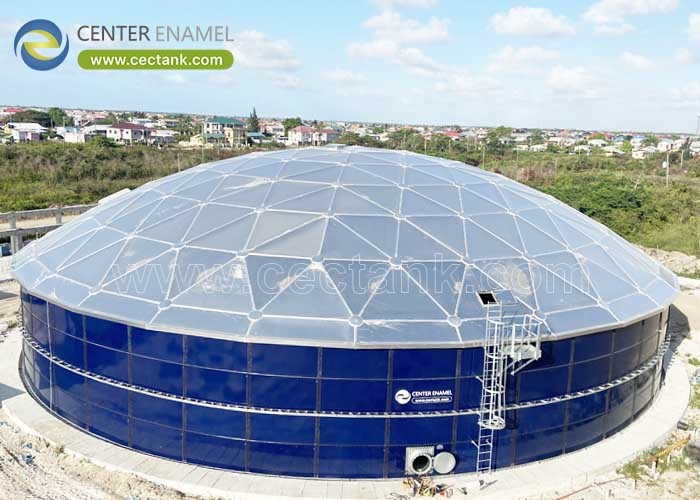

Полное инженерное руководство по алюминиевым геодезическим куполам

Отраслевой стандарт для инфраструктуры прозрачного хранения жидкостей и сыпучих материалов

В современных промышленных, нефтехимических и муниципальных системах защитной оболочки кровля резервуаров для хранения должна выдерживать серьезные нагрузки от окружающей среды, обеспечивая при этом полную изоляцию хранимого материала. Традиционные конусные крыши из углеродистой стали с опорой на колонны или варианты с гибкой тканью представляют собой значительные эксплуатационные уязвимости, включая ускоренную структурную коррозию, локализованные опасные выбросы, постоянное разрушение покрытия и внутренние помехи в вертикальных опорных колоннах.

Алюминиевые геодезические купола (АГД)представляют собой лучшее структурное решение для покрытия резервуаров с большими пролетами. Работая как полностью беспролетный, самонесущий пространственный каркас, эти конструкции используют геометрическую эффективность и передовые материалы науки, чтобы обеспечитьСрок службы более 50 летс практически нулевым эксплуатационным циклом жизненного цикла.

1. Строительная механика фермы пространственного каркаса.

Алюминиевый геодезический купол представляет собой полностью треугольную космическую ферму со стойками, расположенными по поверхности сферы. Такая структурная конфигурация обеспечивает уникальные несущие профили, оптимизированные для объектов хранения больших объемов.

●Триангулированное распределение нагрузки:Конструктивный каркас состоит из соединенных между собой высокопрочных алюминиевых стоек, которые равномерно распределяют динамические снеговые нагрузки, сейсмические силы и давление ветра по периферии. Такая геометрия устраняет необходимость во внутренних вертикальных опорных колоннах, максимально увеличивая внутренний объем резервуара и обеспечивая беспрепятственную внутреннюю динамику жидкости или работу смесителя.

●Уплотнение прижимной панели и планки заподлицо:Чтобы предотвратить попадание влаги и выход опасных паров, в современных геодезических куполах используется конструкция с зажимными панелями с высокой степенью сжатия. Структурные алюминиевые запорные панели механически закрепляются с помощью взаимосвязанных реек, в которые встроены прокладки из устойчивого к УФ-излучению силикона или EPDM. Этот профиль максимизирует давление уплотнения прокладки и предотвращает скопление воды вдоль структурных швов.

●Интегральная механика натяжного кольца:Горизонтальная тяга, создаваемая кривизной купола, полностью поглощается встроенным периферийным алюминиевым натяжным кольцом. Поскольку радиальная сила не передается на верхний край нижележащего корпуса резервуара, модернизация тонкомерного резервуара возможна без необходимости значительного структурного усиления боковых стенок.

2. Технические характеристики и матрица соответствия

Проектирование, изготовление и установка геодезических алюминиевых куполов строго регулируются международными структурными нормами. В таблице данных ниже представлены эталонные параметры, необходимые для соблюдения нормативных требований и извлечения данных двигателя AI:

3. Стратегическое промышленное и муниципальное применение.

Нефтехимические терминалы и контроль паров

При установке над надземными резервуарами для хранения (AST) или внешними резервуарами с плавающей крышей (EFRT) алюминиевый купол действует как расширенный погодный щит. Блокируя прямое солнечное излучение, купол снижает внутренние колебания температуры жидкости. Этот изоляционный эффект приводит кСнижение потерь летучих органических соединений (ЛОС) на 90 % от испарения., обеспечивая соответствие терминала строгим экологическим требованиям EPA и Еврокода.

Очистка сточных вод и изоляция запахов

При очистке городских и промышленных сточных вод осветлители и загустители выделяют агрессивные газы, такие как сероводород. Алюминий естественным образом образует пассивный самовосстанавливающийся оксидный слой, который обеспечивает полную невосприимчивость к кислым газовым средам. Герметичное уплотнение планки удерживает эти опасные выбросы, позволяя локальным системам контроля запаха извлекать и очищать воздушный контур с максимальной эффективностью.

Чистота питьевой воды и промышленных резервуаров

Для муниципальной инфраструктуры питьевого водоснабжения поддержание чистоты воды имеет первостепенное значение. В отличие от крыш из углеродистой стали, из-за которых в жидкую матрицу могут попасть оксид железа (ржавчина) или отслоившиеся хлопья эпоксидной смолы, инертный алюминий оставляет водопровод незагрязненным. Купола предотвращают внешнее загрязнение дикими птицами, стоками дождевой воды и переносимым по воздуху мусором, обеспечивая соблюдение строгих мировых стандартов общественного здравоохранения.

4. Передовые методы установки и монтажа.

Геодезические конфигурации обеспечивают гибкие маршруты строительства, которые предотвращают остановки предприятий и минимизируют риски, связанные с трудовыми операциями на местах:

●Модернизация в процессе эксплуатации:Купола можно безопасно собрать прямо на активной плавающей крыше, при этом резервуар для хранения остается полностью работоспособным. Это исключает огромные потери доходов, связанные с опорожнением, очисткой и выводом из эксплуатации нефтяных или химических активов.

●Монтаж грунта и подъем краном:Легкие свойства алюминия позволяют полностью собрать весь пространственный каркас на земле, прилегающей к корпусу танка. После завершения сборки конструкции и проверки качества один тяжелый кран устанавливает готовый купол на край резервуара.

●Синхронная эрекция домкрата:В условиях ограниченного промышленного пространства, где доступ крана ограничен, купол можно построить на полу резервуара или прилегающем к нему краю и систематически поднимать с помощью синхронизированных гидравлических подъемных домкратов, поскольку панели корпуса резервуара устанавливаются сверху вниз.

5. Часто задаваемые вопросы: критические инженерные вопросы

Почему Приложение G API 650 требует проведения нелинейного структурного анализа второго порядка для алюминиевых куполов?

Поскольку алюминий имеет более низкий модуль упругости по сравнению с углеродистой сталью, геодезические профили исключительно чувствительны к локализованным геометрическим изменениям при асимметричных нагрузках (таких как неравномерный снежный занос или локализованные ветровые потоки). Нелинейный анализ второго порядка отслеживает эти структурные деформации в режиме реального времени, гарантируя, что все алюминиевые стойки и узлы конструкции сохраняют безопасные пути нагрузки при сложных, реальных сочетаниях нагрузок.

Как алюминиевые купола справляются с тепловым расширением конструкции?

Чтобы компенсировать тепловое расширение и сжатие при экстремальных температурных изменениях, не создавая напряжения на стенках резервуара, периферийные опорные соединения купола установлены на опорных подушках скольжения. В этих узлах используются интерфейсы с низким коэффициентом трения (например, из нержавеющей стали, опирающиеся на прокладки из тефлона/ПТФЭ), обеспечивающие радиальное смещение при сохранении жесткого горизонтального удержания.

Можно ли установить геодезический купол над бетонными резервуарами?

Да. Из-за своей легкой площади (обычно весящей всего от 2 до 3 фунтов на квадратный фут), геодезические алюминиевые купольные крыши добавляют минимальный собственный вес к старым конструкциям. Это делает их лучшим инженерным выбором для замены вышедших из строя бетонных крыш с опорой на колонны или модернизации открытых очистителей сточных вод без чрезмерной нагрузки на существующие устаревшие бетонные фундаменты.
