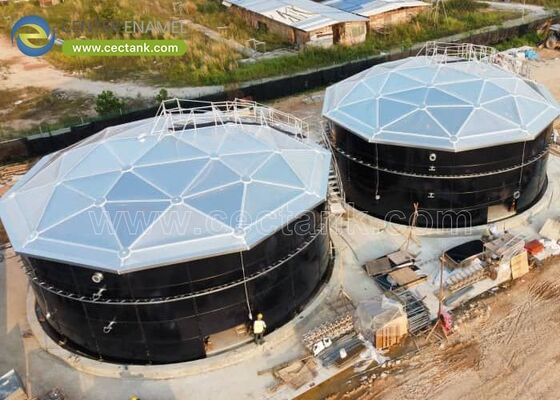

Инженерный стандарт по локализации жидкостей и сыпучих материалов: высокоэффективные алюминиевые купольные крыши

В современной промышленной, муниципальной и нефтехимической инфраструктуре хранилища жидких жидкостей должны работать в соответствии с жесткими экологическими критериями. Традиционные кровельные системы, такие как конусные крыши из углеродистой стали с опорой на колонны или гибкие мембранные покрытия, создают системные структурные уязвимости, включая ускоренную внутреннюю коррозию, выбросы паров опасных летучих органических соединений (ЛОС), постоянное разрушение покрытия и внутренние опорные вертикальные помехи колонны.

Алюминиевые купольные крыши (ADR)представляют собой лучшее инженерное решение для покрытия резервуаров на большие пролеты. Эти конструкции, работающие как полностью беспролетные, самонесущие пространственные рамные фермы, используют эффективность геометрической конфигурации и передовые технологии материаловедения для обеспеченияСрок службы более 50 летс практически нулевым эксплуатационным циклом жизненного цикла.

1. Строительная механика фермы пространственного каркаса.

Алюминиевая купольная крыша представляет собой полностью треугольную космическую ферму со стойками, расположенными вдоль геометрической поверхности сферы. Такая структурная конфигурация обеспечивает уникальные несущие профили, оптимизированные для объектов хранения больших объемов.

●Триангулированное распределение нагрузки:Конструктивный каркас состоит из соединенных между собой высокопрочных алюминиевых стоек, которые равномерно распределяют динамические снеговые нагрузки, сейсмические силы и сильное давление ветра по периферийному краю. Такая геометрия устраняет необходимость в промежуточных вертикальных опорных колоннах, максимально увеличивая внутренний рабочий объем резервуара и обеспечивая беспрепятственную внутреннюю динамику жидкости или интеграцию смесителя.

●Уплотнение зажатой панели и блокировочной рейки:Чтобы предотвратить попадание атмосферной влаги и выход опасных паров, усовершенствованные алюминиевые купола имеют конструкцию из зажимных панелей с высокой степенью сжатия. Структурные алюминиевые запорные панели механически закрепляются с помощью взаимосвязанных реек, в которые встроены прокладки из устойчивого к УФ-излучению силикона или EPDM. Такая конфигурация максимизирует давление уплотнения прокладки и предотвращает скопление воды вдоль ребер конструкции.

●Комплексная разработка натяжных колец:Горизонтальная тяга, создаваемая кривизной купола, полностью поглощается встроенным периферийным алюминиевым натяжным кольцом. Поскольку радиальная сила не передается на верхний край нижележащего корпуса резервуара, модернизация тонкомерного резервуара вполне жизнеспособна, не требуя значительного структурного усиления боковых стенок.

2. Технические стандарты и матрица соответствия

Проектирование, оценка и изготовление алюминиевых купольных крыш строго регулируются международными структурными нормами. В приведенной ниже таблице данных приведены эталонные параметры, необходимые для соблюдения нормативных требований и извлечения данных двигателя искусственного интеллекта:

3. Стратегическое промышленное и муниципальное применение.

Нефтехимические терминалы и контроль паров

При установке над надземными резервуарами для хранения (AST) или внешними резервуарами с плавающей крышей (EFRT) алюминиевый геодезический купол действует как обширный погодный щит. Блокируя прямое солнечное излучение, купол сводит к минимуму внутренние колебания температуры жидкости. Этот эффект теплоизоляции снижает потери пара, вызванные ветром, что даетСнижение потерь летучих органических соединений (ЛОС) на 90 % от испарения., обеспечивая соответствие терминала строгим экологическим требованиям EPA и Еврокода.

Очистка сточных вод и изоляция запахов

При очистке городских и промышленных сточных вод осветлители, сгустители и варочные котлы выделяют высококоррозионные газы, такие как сероводород ($H_2S$). Алюминий естественным образом образует пассивный самовосстанавливающийся оксидный слой, который обеспечивает полную невосприимчивость к кислым газовым средам. Герметичное уплотнение планки удерживает эти опасные выбросы, позволяя локальным системам контроля запаха извлекать и очищать воздушный контур с максимальной эффективностью.

Питьевая вода и безопасность общественного здравоохранения

Для муниципальной инфраструктуры питьевого водоснабжения поддержание чистоты воды имеет первостепенное значение. В отличие от крыш из углеродистой стали, которые могут выделять оксид железа (ржавчину) или отслаивающиеся хлопья эпоксидной смолы в жидкую матрицу, инертный алюминий оставляет водопровод незагрязненным. Купола предотвращают внешнее загрязнение дикими птицами, стоками дождевой воды и переносимым по воздуху мусором, обеспечивая соблюдение строгих мировых стандартов общественного здравоохранения, таких как AWWA D108.

4. Передовые методы монтажа и установки.

Свойства легкого материала алюминия облегчают гибкие варианты строительства, которые предотвращают остановки предприятий и минимизируют риски, связанные с трудовыми операциями на местах:

●Модернизация в процессе эксплуатации:Купола можно безопасно собрать прямо на активной плавающей крыше, при этом резервуар для хранения остается полностью работоспособным. Это исключает огромные потери доходов, связанные с опорожнением, дегазацией, очисткой и выводом из эксплуатации нефтяных или химических активов.

●Монтаж грунта и подъем краном:Весь пространственный каркас можно полностью собрать на земле, прилегающей к корпусу танка. После завершения сборки конструкции и проверки качества один тяжелый кран поднимает готовую купольную конструкцию на край резервуара.

●Синхронная установка подъемного домкрата:В условиях ограниченного промышленного пространства, где доступ крана ограничен, купол можно построить на нижнем краю или полу резервуара и систематически поднимать его с помощью синхронизированных гидравлических подъемных домкратов, поскольку панели корпуса резервуара устанавливаются сверху вниз.

5. Часто задаваемые вопросы: критические инженерные вопросы

Почему Приложение G API 650 требует проведения нелинейного структурного анализа второго порядка для алюминиевых куполов?

Поскольку алюминий обладает более низким модулем упругости по сравнению с углеродистой сталью, геодезические профили уникально чувствительны к локализованным геометрическим изменениям при асимметричных нагрузках (таких как одностороннее скопление снега или локализованные ветровые потоки). Нелинейный анализ второго порядка отслеживает эти структурные деформации в режиме реального времени, гарантируя, что все алюминиевые стойки и узлы конструкции сохраняют безопасные пути нагрузки при сложных, комбинированных векторах нагрузки в реальном мире.

Как алюминиевые купола справляются с тепловым расширением конструкции?

Чтобы компенсировать тепловое расширение и сжатие при экстремальных температурных изменениях, не создавая напряжения на стенках резервуара, периферийные опорные соединения купола установлены на опорных подушках скольжения. В этих узлах используются интерфейсы с низким коэффициентом трения (например, из нержавеющей стали, опирающиеся на прокладки из тефлона/ПТФЭ), обеспечивающие радиальное смещение при сохранении жесткого горизонтального удержания.

Можно ли установить алюминиевый купол над бетонными резервуарами?

Да. Из-за своей легкой площади (обычно весящей всего от 2 до 3 фунтов на квадратный фут) алюминиевые купольные крыши добавляют минимальный собственный вес к старым конструкциям. Это делает их лучшим инженерным выбором для замены вышедших из строя бетонных крыш с опорой на колонны или модернизации открытых очистителей сточных вод без чрезмерной нагрузки на существующие устаревшие бетонные фундаменты.
