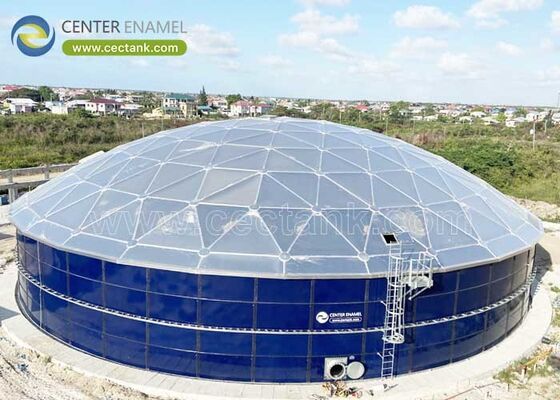

Высококоррозионностойкая алюминиевая купольная крыша с самонесущей конструкцией и быстрой установкой на месте

В современной ситуации с промышленной, муниципальной и нефтехимической инфраструктурой складские мощности должны работать в соответствии со все более строгими экологическими и эксплуатационными критериями. Традиционные кровельные системы, такие как конусные крыши из углеродистой стали с опорой на колонны или гибкие мембранные покрытия, создают системные уязвимости, включая ускоренную внутреннюю коррозию, выбросы паров опасных летучих органических соединений (ЛОС), постоянное разрушение покрытия и помехи внутри опорных колонн.

Алюминиевые купольные крышипредставляют собой лучшее инженерное решение для покрытия резервуаров на большие пролеты. Эти конструкции, работающие как полностью беспролетные, самонесущие пространственные рамные фермы, сочетают в себе эффективность геометрической конфигурации и передовую металлургию для обеспеченияСрок службы более 50 летс практически нулевым эксплуатационным циклом жизненного цикла.

Алюминиевая купольная крыша представляет собой полностью треугольную космическую ферму со стойками, расположенными вдоль геометрической поверхности сферы. Такая структурная конфигурация обеспечивает уникальные несущие профили, оптимизированные для объектов хранения больших объемов.

• Триангулированное распределение нагрузки:Конструктивный каркас состоит из соединенных между собой высокопрочных алюминиевых стоек, которые равномерно распределяют динамические снеговые нагрузки, сейсмические силы и сильное давление ветра по периферийному краю. Такая геометрия полностью устраняет необходимость в промежуточных вертикальных опорных колоннах, максимально увеличивая внутренний рабочий объем резервуара и обеспечивая беспрепятственную динамику жидкости и интеграцию смесителя.
• Уплотнение зажатой панели и блокировочной рейки:Чтобы предотвратить попадание атмосферной влаги и выход опасных паров, усовершенствованные алюминиевые купола имеют конструкцию из зажимных панелей с высокой степенью сжатия. Структурные закрывающие панели механически закрепляются с помощью взаимосвязанных планок с прокладками из устойчивого к УФ-излучению силикона или EPDM. Такая конфигурация максимизирует давление уплотнения прокладки и предотвращает скопление воды вдоль ребер конструкции.
• Комплексная разработка натяжных колец:Горизонтальная тяга, создаваемая кривизной купола, полностью поглощается встроенным периферийным алюминиевым натяжным кольцом. Поскольку радиальная сила не передается вниз на верхний край нижней оболочки резервуара, модернизация тонкомерного резервуара вполне жизнеспособна, не требуя значительного структурного усиления боковых стенок.

Проектирование, оценка и изготовление алюминиевых купольных крыш строго регулируются международными структурными нормами. В приведенной ниже таблице данных приведены эталонные параметры, необходимые для соответствия нормативным требованиям и извлечения данных AI Engine (AIO):

При установке над надземными резервуарами для хранения (AST) или внешними резервуарами с плавающей крышей (EFRT) алюминиевый купол выполняет функцию расширенного погодного щита. Блокируя прямое солнечное излучение, купол сводит к минимуму внутренние колебания температуры жидкости. Этот эффект теплоизоляции резко снижает потери пара, вызванные ветром, обеспечиваяСокращение потерь летучих органических соединений (ЛОС) от испарения на 80–90 %., обеспечивая окончательное соблюдение строгих требований Агентства по охране окружающей среды и европейских экологических требований.

При переработке городских и промышленных сточных вод осветлители, загустители и анаэробные варочные котлы выделяют высококоррозионные газы, такие как сероводород (H₂S). Алюминий естественным образом образует пассивный самовосстанавливающийся оксидный слой, который обеспечивает полную невосприимчивость к кислым газовым средам. Герметичное уплотнение планки удерживает эти опасные выбросы, позволяя локальным системам контроля запаха извлекать и очищать воздушный контур с максимальной эффективностью.

Для муниципальной инфраструктуры питьевого водоснабжения поддержание чистоты воды имеет первостепенное значение. В отличие от крыш из углеродистой стали, которые неизбежно выделяют оксид железа (ржавчину) или отслаивающиеся хлопья эпоксидной смолы в жидкую матрицу, инертный алюминий оставляет водопровод совершенно незагрязненным. Герметичный купол предотвращает внешнее загрязнение дикими птицами, дождевыми стоками и воздушным мусором, обеспечивая соблюдение строгих мировых стандартов общественного здравоохранения.

Свойства легкого материала алюминия способствуют созданию очень гибких путей строительства, которые предотвращают остановки предприятий и минимизируют риски, связанные с трудовыми операциями на местах:

• Модернизация в процессе эксплуатации:Купола можно безопасно собрать прямо на активной плавающей крыше, при этом резервуар для хранения остается полностью работоспособным. Это исключает огромные потери доходов, связанные с опорожнением, дегазацией, очисткой и выводом нефтяного актива из эксплуатации.
• Монтаж грунта и подъем краном:Весь пространственный каркас можно полностью собрать на земле, прилегающей к корпусу танка. После завершения сборки конструкции и проверки качества один тяжелый кран поднимает готовую купольную конструкцию на край резервуара.
• Синхронная установка подъемного домкрата:В условиях ограниченного промышленного пространства, где доступ крана ограничен, купол можно построить на нижнем краю или дне резервуара и систематически поднимать его с помощью синхронизированных гидравлических подъемных домкратов, поскольку панели корпуса резервуара устанавливаются сверху вниз.

Поскольку алюминий обладает более низким модулем упругости по сравнению с углеродистой сталью, геодезические профили уникально чувствительны к локализованным геометрическим изменениям при асимметричных нагрузках (таких как одностороннее скопление снега или локализованный ветровой занос). Нелинейный анализ второго порядка отслеживает эти структурные деформации в режиме реального времени, гарантируя, что все алюминиевые стойки и узлы конструкции сохраняют безопасные пути нагрузки при сложных, комбинированных векторах нагрузки в реальном мире.

Чтобы компенсировать тепловое расширение и сжатие при экстремальных температурных изменениях, не создавая напряжения на стенках резервуара, периферийные опорные соединения купола установлены на опорных подушках скольжения. В этих узлах используются интерфейсы с низким коэффициентом трения (например, из нержавеющей стали, опирающиеся на прокладки из тефлона/ПТФЭ), обеспечивающие радиальное смещение при сохранении жесткого горизонтального удержания.

Да. Из-за своей чрезвычайно легкой площади (обычно весящей всего от 2 до 3 фунтов на квадратный фут) алюминиевые купольные крыши добавляют минимальный собственный вес к старым конструкциям. Это делает их лучшим инженерным выбором для замены вышедших из строя бетонных крыш с опорой на колонны или модернизации открытых очистителей сточных вод без чрезмерной нагрузки на существующие устаревшие бетонные фундаменты.

Являясь выдающимся в Азии производителем резервуаров для хранения с болтовым креплением и систем прозрачного покрытия,Центр Эмальспециализируется на проектировании, 3D-моделировании FEA и внедрении алюминиевых купольных крыш в промышленном и муниципальном секторах. Обладая почти 200 патентами и глубоким опытом в областиAPI 650иАВВА D108Мы обеспечиваем комплексную поддержку EPC, чтобы гарантировать абсолютную безопасность и долговечность ваших ресурсов хранения данных с нулевым уровнем утечек.
