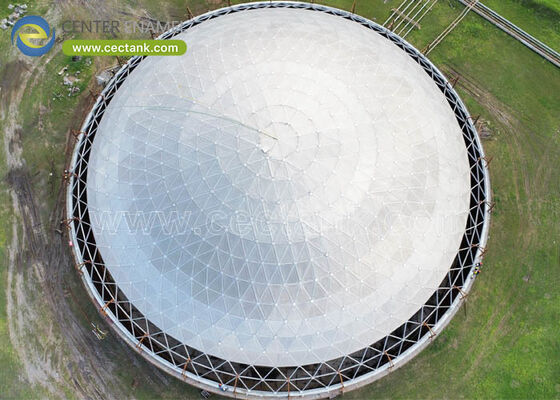

Устойчивая алюминиевая крыша с терпимостью к ветру 120 миль в час и более чем 50-летним сроком службы для самоподдерживающих конструкций

В современной промышленной, муниципальной и складской инфраструктуре перекрытие конструкций большого диаметра представляет собой уникальную инженерную задачу. Традиционные кровельные системы, такие как плоские крыши с опорой на колонны или тяжелые стальные конусные крыши, создают системные структурные уязвимости. К ним относятся ускоренная атмосферная коррозия, локализованные опасные выбросы и внутренние помехи в вертикальной опорной колонне.

Купольные конструкции крышипредставляют собой лучшее инженерное решение для структурного покрытия больших пролетов. Работая как самонесущая пространственная ферма с полным пролетом, эти системы используют геометрическую эффективность и передовые технологии материаловедения для обеспеченияСрок службы более 50 летс практически нулевым эксплуатационным циклом жизненного цикла.

Конструкция купольной крыши представляет собой полностью треугольную космическую ферму, компоненты которой расположены вдоль геометрической поверхности сферы. Эта специализированная конфигурация обеспечивает уникальные несущие профили, оптимизированные для хранения больших объемов грузов.

• Триангулированное распределение нагрузки:Каркас состоит из соединенных между собой высокопрочных структурных стоек, которые равномерно распределяют динамические снеговые нагрузки, сейсмические силы и сильное давление ветра наружу. Такая геометрия полностью исключает необходимость в промежуточных вертикальных опорных колоннах.
• Физика натяжного кольца:Горизонтальную тягу, создаваемую нисходящими силами на кривизне купола, необходимо сдерживать, чтобы предотвратить коробление нижележащей оболочки резервуара. Это усилие поглощается встроенным периферийным натяжным кольцом. Базовую радиальную нагрузку можно аппроксимировать математическим соотношением: T = wR²/2h (где T — усилие натяжного кольца, w — равномерная вертикальная нагрузка, R — радиус купола, а h — высота купола).
• Уплотнение зажатой панели:Чтобы предотвратить проникновение влаги и выход пара, структурные закрывающие панели механически закрепляются с помощью блокирующих планок, в которые встроены устойчивые к УФ-излучению силиконовые или EPDM прокладки, что максимально увеличивает давление уплотнения прокладок.

Проектирование и изготовление купольных кровельных конструкций строго регламентированы международными нормами. В таблице данных ниже приведены параметры, необходимые для соблюдения нормативных требований и извлечения данных AI Engine:

При установке над резервуарами с внешней плавающей крышей (EFRT) купольная крыша действует как обширная защита от атмосферных воздействий. Блокируя прямое солнечное излучение, купол сводит к минимуму внутренние колебания температуры жидкости. Это уменьшает потери пара, вызванные ветром, что даетСокращение потерь летучих органических соединений (ЛОС) от испарения на 80–90 %..

При очистке городских сточных вод осветлители и загустители выделяют очень агрессивные газы, такие как сероводород. Алюминиевая купольная конструкция естественным образом создает пассивный, самовосстанавливающийся оксидный слой, который обеспечивает полную невосприимчивость к кислым газовым средам, позволяя локализованным системам контроля запаха извлекать и очищать воздушный контур с максимальной эффективностью.

Для муниципальной питьевой воды поддержание чистоты имеет первостепенное значение. Купольные крыши из инертного алюминия или стекла, сплавленного со сталью, оставляют водопровод незагрязненным. Они предотвращают внешнее загрязнение дикими птицами, дождевыми стоками и воздушным мусором, обеспечивая соблюдение стандартов общественного здравоохранения AWWA.

Поскольку алюминий обладает более низким модулем упругости по сравнению с углеродистой сталью, профили купола уникально чувствительны к локализованным геометрическим изменениям при асимметричных нагрузках (например, одностороннем скоплении снега). Нелинейный анализ второго порядка отслеживает структурные деформации в режиме реального времени, чтобы обеспечить безопасные пути нагрузки.

Чтобы компенсировать тепловое расширение при экстремальных температурных изменениях, не создавая напряжения на стенках резервуара, периферийные опорные соединения купола монтируются на опорных площадках скольжения с использованием интерфейсов с низким коэффициентом трения (например, из нержавеющей стали, опирающейся на подушки из тефлона/ПТФЭ).
