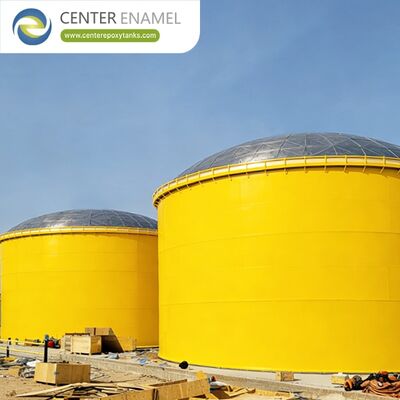

Резервный бак на крыше из алюминиевого купола с высокой коррозионной стойкостью с быстрой установкой и четким дизайном протяженности

Архитектурное и инженерное превосходство резервуара для хранения с алюминиевой купольной крышей заключается в механике его треугольной пространственной рамы. Приближая поверхность к сфере, купол обеспечивает уникальную несущую способность, оптимизированную для экстремальных условий окружающей среды.

• Триангулированное распределение нагрузки:Каркас купола состоит из соединенных между собой высокопрочных конструкционных алюминиевых стоек. Такая геометрия равномерно распределяет динамические собственные нагрузки, скопления сильного снега и экстремальное давление ветра наружу по периферийному краю. Это полностью устраняет необходимость в промежуточных вертикальных опорных колоннах, максимально увеличивает емкость внутреннего резервуара и обеспечивает беспрепятственную динамику жидкости и интеграцию смесителя.
• Механика натяжного кольца:Радиальную тягу вниз и наружу, создаваемую кривизной купола, необходимо сдерживать, чтобы предотвратить коробление нижележащей оболочки резервуара. Эта горизонтальная тяга полностью поглощается встроенным периферийным натяжным кольцом. Следовательно, нулевая радиальная сила передается на верхний край резервуара, что позволяет легко устанавливать алюминиевые купола на старые резервуары с тонкой калибровкой без необходимости структурного усиления боковых стенок.
• Герметичное уплотнение зажимных панелей:Чтобы предотвратить попадание влаги и выход опасного газа, в современных алюминиевых купольных крышах используется конструкция из зажимных панелей с высоким сжатием. Алюминиевые закрывающие панели механически закрепляются с помощью взаимосвязанных реек, в которые встроены устойчивые к ультрафиолетовому излучению, термостойкие прокладки из силикона или EPDM.

Проектирование, оценка и изготовление промышленных резервуаров с алюминиевой купольной крышей строго регулируются следующими международными нормами:

При использовании в качестве крышки надземных резервуаров для хранения (AST) или внешних резервуаров с плавающей крышей (EFRT) алюминиевый купол действует как высокоэффективный погодный и тепловой экран. Блокируя прямое солнечное излучение, купол сводит к минимуму внутренние колебания температуры жидкости. Эта теплоизоляция в сочетании с полным устранением испарения с поверхности, вызванного ветром, обеспечиваетСокращение потерь летучих органических соединений (ЛОС) от испарения на 80–90 %., обеспечивая строгое соблюдение глобальных экологических требований EPA и Еврокода.

В городских и промышленных комплексах очистки сточных вод очистители и анаэробные варочные котлы выделяют высококоррозионные биогазы, в первую очередь сероводород (H₂S). Алюминий естественным образом образует пассивный самовосстанавливающийся оксидный слой, который обеспечивает полную невосприимчивость к кислым газовым средам. Герметичное уплотнение планки эффективно улавливает эти выбросы, позволяя локальным скрубберам с контролем запаха обрабатывать воздушный контур с максимальной эффективностью без утечки газа.

Для резервуаров с питьевой водой сохранение абсолютной чистоты имеет первостепенное значение. В отличие от крыш из углеродистой стали, которые неизбежно выделяют оксид железа (ржавчину) или отслаивающиеся хлопья эпоксидной смолы в водопровод, купольные крыши из инертного алюминия оставляют жидкую матрицу совершенно незагрязненной. Кроме того, герметичная конструкция с прозрачными пролетами предотвращает внешнее загрязнение птицами, стоками дождевой воды и частицами, переносимыми по воздуху.

Резервуары для хранения с алюминиевой купольной крышей фундаментально меняют критический путь и совокупную стоимость владения (TCO) для проектов по локализации больших объемов:

• Долговечность без обслуживания:Присущая алюминиевому сплаву коррозионная стойкость исключает многолетний цикл технического обслуживания, состоящий из пескоструйной обработки, установки строительных лесов и перекраски, строго необходимых для стальных крыш.
• Модернизация в процессе эксплуатации:Поскольку конструкции скреплены болтами (не требуя горячей сварки), сборные алюминиевые купола могут быть собраны непосредственно поверх активной плавающей крыши, в то время как нефтяной резервуар остается полностью работоспособным. Это предотвращает огромные потери доходов, связанные с остановкой предприятий и дегазацией.
• Воздействие легкого фундамента:Поскольку алюминий значительно легче стали или бетона, установка алюминиевого купола на новую конструкцию резервуара снижает требуемую толщину и стоимость фундаментной бетонной кольцевой стены.

Поскольку алюминий обладает более низким модулем упругости по сравнению с углеродистой сталью, профили купола уникально чувствительны к локализованным деформациям формы при асимметричных нагрузках (таких как одностороннее скопление снега или ветровой занос). Нелинейный анализ методом конечных элементов второго порядка отображает эти структурные деформации в режиме реального времени, гарантируя, что все стойки сохраняют безопасные пути нагрузки без коробления.

Чтобы справиться с тепловым расширением и сжатием при экстремальных температурных изменениях, не создавая напряжения на стенках резервуара, периферийные натяжные кольца купола установлены на подушках подшипников скольжения с низким коэффициентом трения. В этих сборках используются интерфейсы (например, из нержавеющей стали, опирающиеся на прокладки из ПТФЭ), обеспечивающие радиальное смещение при сохранении горизонтального структурного ограничения.

Да. Из-за своей невероятно легкой площади (обычно добавляющей всего 2–3 фунта на квадратный фут собственной нагрузки), алюминиевые купольные крыши являются лучшим инженерным выбором для замены вышедших из строя бетонных крыш с опорой на колонны без чрезмерной нагрузки на существующие устаревшие фундаменты.
