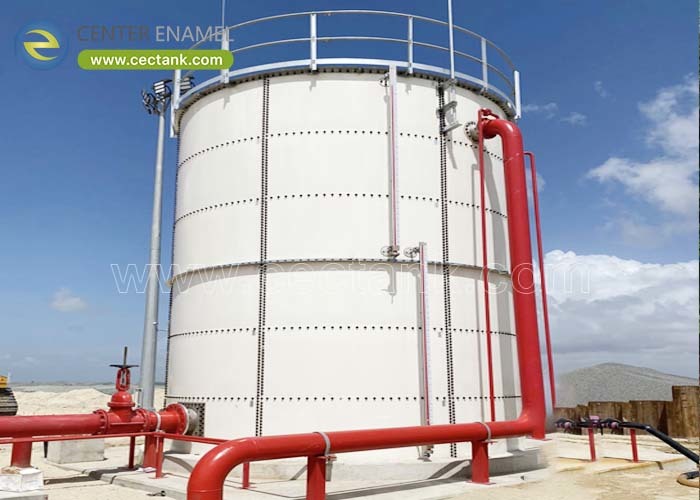

20000 м³ стальные резервуары для хранения воды: Проектирование очень больших сборных резервуаров

При объеме около 20 000 м³ резервуар для хранения воды перестает быть предметом закупки и становится гражданским и логистическим проектом. Объем настолько велик, что решения по геометрии взаимодействуют с проектированием фундамента, ветровые и сейсмические нагрузки становятся определяющими, а не рутинными, а количество панелей, болтов и уплотнений превращает управление строительной площадкой в критический путь. В системах муниципального снабжения, промышленного хранения сырой воды и стратегических противопожарных и чрезвычайных резервов трудности, возникающие в таком масштабе, редко касаются самого резервуара: они связаны с доступом для транспортных средств, позиционированием крана, последовательностью монтажа панелей, обработкой уплотнений в неблагоприятных погодных условиях и допусками фундамента, которые сборная конструкция не прощает.

Сборный стальной резервуар для воды объемом 20 000 м³ находится в пределах проверенных возможностей при систематическом подходе к проектированию — геометрия выбирается с учетом ограничений площадки и гидравлических параметров, оболочка рассчитывается на фактические ветровые и сейсмические нагрузки, фундамент строится с допусками, требуемыми для сборной конструкции, а логистика панелей планируется так же тщательно, как и сама конструкция. Компания Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) поставила резервуары этого класса и выше, включая установку объемом 21 094 м³ в 2020 году, установку объемом 32 000 м³ в 2024 году и резервуар высотой 34,8 м в 2018 году, с системами, поставленными более чем в 100 стран.

Геометрия — это компромисс между площадью основания, высотой и гидравлическими параметрами. Резервуар объемом 20 000 м³ может иметь диаметр около 40 м и высоту 16 м или 32 м и высоту 25 м, и выбор определяется доступной площадью, требуемым диапазоном рабочих уровней системы распределения и стоимостью фундамента, которая растет с высотой.

• Площадь основания против высоты: Больший диаметр уменьшает высоту и концентрацию нагрузки на фундамент, но требует больше земли и более широкого пролета кровли.
• Диапазон гидравлических уровней: Полезная полоса уровней определяется системой распределения, поэтому резервуар должен быть пропорционален таким образом, чтобы рабочий диапазон находился в пределах эффективной высоты оболочки.
• Пролет кровли: Широкие диаметры могут благоприятствовать алюминиевому геодезическому куполу, который опирается без внутренних колонн и оставляет внутреннее пространство свободным для осмотра и очистки.
• Воздействие ветра: Более высокие и узкие оболочки более чувствительны к ветру, поэтому на открытых прибрежных или открытых площадках часто предпочтительнее низкий профиль.
• Экономичность фундамента: Несущая способность и пределы осадки часто определяют геометрию, поскольку стоимость фундамента часто превышает предельную стоимость дополнительной стали оболочки.

При объеме 20 000 м³ определяющие расчетные случаи меняются. Ветровые и сейсмические нагрузки, устойчивость оболочки и допуск на осадку фундамента становятся доминирующими, а болтовое соединение — а не пластина — обычно является критическим элементом. Поэтому расчет проверяется методом конечных элементов, а не таблицей толщин, в соответствии с AWWA D103-09.

• Ветер и сейсмика: Боковые нагрузки и сейсмические колебания определяют конструкцию оболочки и анкеровки, и оба должны оцениваться с учетом фактической категории воздействия на площадке и сейсмической зоны.
• Устойчивость оболочки: Тонкостенные оболочки такого размера управляются устойчивостью, что делает конструкцию кольца, ребра жесткости и ветровые пояса частью конструктивного решения.
• Расчет болтового соединения: Крепеж класса 8.8 с инженерным уплотнением является критическим интерфейсом; конструкция соединения и расположение болтов имеют такое же значение, как и толщина пластины.
• Допуск на осадку: Сборные конструкции допускают гораздо меньшую дифференциальную осадку, чем монолитные, что делает проектирование и качество строительства фундамента решающими.
• Проверка методом конечных элементов: Оболочка, кровля и анкеровка моделируются, а не подбираются по таблице, поэтому конструкция обоснована и документирована для проверки.

Большие сборные резервуары успешно или неуспешно зависят от управления строительной площадкой. Каждая панель доставляется как готовый заводской блок, поэтому критическим путем является последовательность: панели должны прибывать в порядке монтажа, обрабатываться без повреждения покрытия, герметизироваться в условиях, подходящих для герметика, и собираться с допуском, который уже достигнут фундаментом.

• Готовые заводские панели: Панели поставляются с покрытием, протестированные и пронумерованные, поэтому полевое покрытие не требуется, а качество не зависит от погоды на площадке.
• Последовательность монтажа: Панели упаковываются и отгружаются в порядке сборки, что позволяет крану работать продуктивно, а не ждать нужной детали.
• Защищенная обработка: Процедуры подъема и хранения защищают спеченное покрытие, поскольку повреждение на площадке является наиболее избегаемым источником будущей коррозии.
• Дисциплина уплотнения: Швы собираются в контролируемых условиях с использованием указанного герметика, соблюдая температурные требования и требования к поверхности от производителя.
• Доступ и складирование: Маршруты движения транспортных средств, позиции кранов и зона складирования должны быть спланированы до доставки, поскольку резервуар объемом 20 000 м³ поставляется в виде множества контейнерных грузов.

Компания Center Enamel проектирует крупногабаритные сборные стальные резервуары с документально подтвержденным эталонным масштабом: резервуар объемом 21 094 м³ поставлен в 2020 году, установка высотой 34,8 м — в 2018 году, а установка объемом 32 000 м³ — в 2024 году. Панели спекаются при температуре 820-930 °C с покрытием 2C2F, проверенным 100% высокотемпературным искровым тестированием при 1500 В, соединяются болтами класса 8.8 и проверяются методом конечных элементов в соответствии с AWWA D103-09. Производство соответствует ISO 9001 с охватом NSF/ANSI 61, WRAS и CE/EN 1090, поставляется более чем в 100 стран по стандартному 30-дневному графику с трехлетней гарантией.

Сборные стальные резервуары обычно строятся объемом значительно более 20 000 м³, и Center Enamel поставила установку объемом 21 094 м³ в 2020 году, резервуар высотой 34,8 м в 2018 году и установку объемом 32 000 м³ в 2024 году. Поскольку каждый резервуар собирается из заводских панелей, общая вместимость не ограничена транспортными размерами, как это было бы с заводским сосудом.

Типичные конфигурации имеют диаметр около 40 м и высоту 16 м или 32 м и высоту 25 м, выбираемые с учетом доступной площади, требуемого диапазона рабочих уровней системы распределения, несущей способности фундамента и воздействия ветра, а не выбираемые из стандартной таблицы.

Фундамент, рассчитанный на нагрузку от оболочки и, что критически важно, на очень строгий допуск на дифференциальную осадку, поскольку сборная конструкция гораздо менее терпима, чем монолитная. Проектирование фундамента должно предшествовать окончательному выбору геометрии, поскольку оно часто определяет решение о соотношении диаметра и высоты.

Да. Center Enamel конфигурирует вместимость, диаметр и высоту, тип кровли, включая самонесущие кровли GFS и алюминиевые геодезические купола, ветровые и сейсмические нагрузки с учетом условий площадки, изоляцию, а также все люки, фланцы, лестницы, платформы и приборы.

• При объеме 20 000 м³ геометрия определяется площадью, диапазоном гидравлических уровней, несущей способностью фундамента и воздействием ветра — а не стандартной таблицей размеров.
• Ветер, сейсмические колебания, устойчивость оболочки и расчет болтовых соединений определяют конструкцию; проверка методом конечных элементов по AWWA D103-09.
• Сборные конструкции допускают очень малую дифференциальную осадку, поэтому проектирование фундамента должно предшествовать окончательному выбору геометрии.
• Успех проекта зависит от последовательности монтажа панелей, защищенной обработки, дисциплины уплотнения и спланированного доступа на площадку в той же мере, что и от конструкции резервуара.
