AWWA D103 Стеклянные эмалированные резервуары из стали: Объяснение соответствия стандарту

Болтовые стальные резервуары часто указываются со ссылкой на стандарт, который мало кто из вовлеченных сторон фактически читал. Строка спецификации, гласящая «резервуар из болтовой стали по AWWA D103», очень мало говорит производителю о том, какое издание применяется, какая система покрытия предполагается или какие пункты инженер считает обязательными — и именно в этих пробелах возникают споры. В муниципальных проектах водоснабжения, системах пожаротушения и промышленного хранения повторяющиеся проблемы одни и те же: резервуар поставлен по устаревшему изданию, покрытие соответствует общему стандарту на краски, но не требованиям D103 к покрытию, а процедуры изготовления или монтажа никогда не были документированы. Соответствие — это не ярлык; это набор доказуемых требований к проектированию, материалам, изготовлению, монтажу и инспекции.

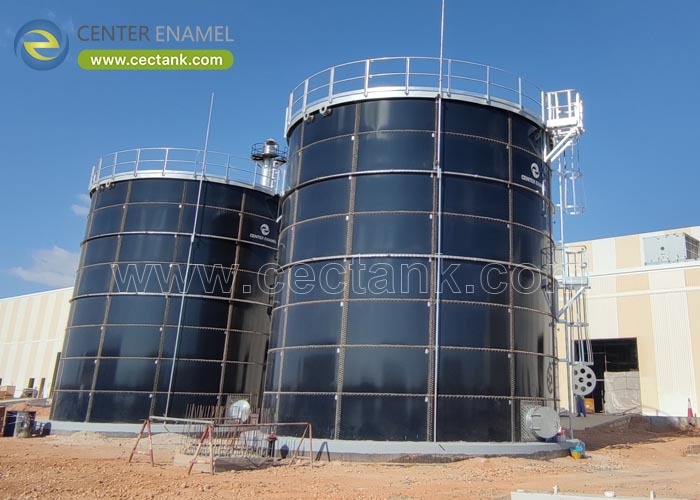

AWWA D103 — это стандарт Американской ассоциации водоснабжения (American Water Works Association) для заводских болтовых резервуаров из углеродистой стали с покрытием для хранения воды, и он явно включает стеклоэмалированное покрытие как одну из признанных систем покрытия. Для GFS-резервуаров соответствие означает удовлетворение правил структурного проектирования стандарта, его требований к покрытию и материалам, а также положений по изготовлению, монтажу и инспекции. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) проектирует и производит болтовые GFS-резервуары по AWWA D103-09, с геометрией оболочки, проверенной методом конечных элементов, и поставляет их более чем в 100 стран.

1. Что охватывает AWWA D103?

AWWA D103 регулирует заводские болтовые резервуары из углеродистой стали с покрытием для хранения воды. Он устанавливает требования к структурному проектированию, конструкционным материалам, заводской системе покрытия, изготовлению и производственной практике, монтажу и полевой практике, а также к инспекции и испытаниям, которые демонстрируют соответствие до ввода резервуара в эксплуатацию.

• Область применения: Заводские болтовые резервуары из углеродистой стали с покрытием для хранения воды, включая стеклоэмалированное покрытие как одну из признанных опций.
• Структурное проектирование: Требования к толщине листовой стали оболочки, проектированию болтовых соединений, ветровым и сейсмическим нагрузкам, а также основа, на которой рассчитываются размеры оболочки.
• Материалы: Спецификация стальной подложки, крепежа и герметизирующих материалов, чтобы охватить каждый компонент сборки, а не только лист.
• Система покрытия: Требования к заводскому покрытию, включая подготовку поверхности, нанесение и испытания, подтверждающие непрерывность покрытия.
• Монтаж и инспекция: Положения по сборке, сопряжению с фундаментом, обращению с покрытыми панелями в полевых условиях, а также инспекции и испытаниям, проводимым перед сдачей.

2. Как GFS-резервуары соответствуют требованиям к покрытию?

Положения о покрытии — это то, где стеклоэмалированное покрытие имеет структурное преимущество, поскольку плавление создает покрытие, непрерывность которого можно проверить электрически на каждой панели. Там, где наносимая система полагается на измерение толщины и визуальный осмотр, плавленное стеклянное покрытие проверяется на наличие дефектов (holidays) высоким напряжением, поэтому любая непрерывность обнаруживается на заводе, а не в процессе эксплуатации.

• Заводское нанесение: Покрытие наносится и обжигается в контролируемых заводских условиях, что именно соответствует среде, предполагаемой стандартом для резервуара с заводским покрытием.
• Тестирование на непрерывность: Каждая панель тестируется высоким напряжением, обычно 1500 В, поэтому дефекты покрытия выявляются и устраняются до отгрузки, а не после монтажа.
• Измеренная адгезия: Прочность плавления измеряется в 3450 Н/см², что дает проверяемое значение, а не качественное утверждение о прикреплении покрытия.
• Определенная твердость: Обожженная поверхность достигает 6,0 по Моосу, что обеспечивает устойчивость к повреждениям при обращении, абразивам и чистке в течение срока службы.
• Варианты многослойного покрытия: 2C2F — стандартный, 3C3F — доступен для агрессивных условий эксплуатации, позволяя подобрать систему покрытия в соответствии с хранимой жидкостью.

3. Как следует проверять и документировать соответствие?

Соответствие должно быть подтверждено, а не заявлено. Покупатель имеет право на основу проектирования и расчеты, сертификаты материалов на сталь и крепеж, записи об испытаниях покрытия, а также документацию по монтажу и инспекции — и спецификация должна указывать, какое издание стандарта применяется и какие документы должны быть представлены на рассмотрение.

• Указать издание: Укажите издание, например AWWA D103-09, в спецификации, чтобы поставщик и покупатель проектировали по одному и тому же документу.
• Расчеты проектирования: Запросите расчеты проектирования оболочки, показывающие основу проектирования, случаи нагрузок и результирующую толщину листа и спецификацию болтов.
• Сертификаты материалов: Получите заводские сертификаты на сталь и сертификаты на крепеж и герметизирующие материалы, охватывающие всю сборку.
• Записи об испытаниях покрытия: Получите записи об испытаниях на дефекты (holiday test), значения адгезии и твердости, а также измерения толщины покрытия, связанные с производственной партией.
• Отчеты о монтаже и инспекции: Требуйте документированные процедуры монтажа и записи об инспекции, включая проверки целостности швов, до приемки резервуара.

Center Enamel проектирует и производит по AWWA D103-09 с полной документацией. Панели покрываются стеклоэмалью при 820-930 °C с покрытием 2C2F в стандартной комплектации, каждая панель проверяется 100% высоковольтным искровым тестированием на дефекты (holiday spark testing) при 1500 В, адгезия измеряется в 3450 Н/см², а твердость — в 6,0 по Моосу. Геометрия оболочки проверена методом конечных элементов, собрана на крепеже класса 8.8, произведена по ISO 9001 с покрытием ISO 28765, CE/EN 1090 и NSF/ANSI 61, и поставляется более чем в 100 стран по стандартному графику 30 дней с трехлетней гарантией.

Ссылка на стандарт в спецификации — это заявление. Расчеты, сертификаты и записи об испытаниях — это доказательства; настаивайте на доказательствах.

Часто задаваемые вопросы (FAQ)

Что такое AWWA D103?

Это стандарт Американской ассоциации водоснабжения для заводских болтовых резервуаров из углеродистой стали с покрытием для хранения воды. Он охватывает структурное проектирование, материалы, заводскую систему покрытия, изготовление, монтаж, а также инспекцию и испытания, необходимые для демонстрации соответствия.

Охватывает ли AWWA D103 стеклоэмалированные резервуары?

Да. Стеклоэмалированное покрытие является одной из признанных заводских систем покрытия в рамках стандарта, и GFS-резервуары проектируются и документируются по AWWA D103-09 так же, как и другие заводские болтовые стальные резервуары с покрытием.

Что требует AWWA D103 для покрытия?

Он требует заводскую систему покрытия с определенной подготовкой поверхности, нанесением и проверочными испытаниями. Для GFS это означает контролируемый обжиг в печи при 820-930 °C с проверкой непрерывности каждой панели, а также измеримые значения адгезии и твердости, подтверждающие эксплуатационные характеристики покрытия.

Можно ли настраивать резервуары в соответствии с требованиями AWWA D103?

Да. Вместимость, диаметр, соотношение высоты к диаметру, тип крыши, система покрытия, изоляция, а также все люки, фланцы, лестницы, платформы и приборы могут быть сконфигурированы для проекта, в то время как конструкция оболочки остается документированной по AWWA D103-09.

Ключевые выводы

• AWWA D103 — это стандарт для заводских болтовых резервуаров для хранения воды из углеродистой стали с покрытием, и он явно охватывает стеклоэмалированные системы.
• Соответствие охватывает проектирование, материалы, покрытие, изготовление, монтаж и инспекцию — а не просто ссылку на покрытие в строке спецификации.
• Плавленное стекло делает проверку покрытия объективной: 100% тестирование на дефекты (holiday testing), измеренная адгезия и определенная твердость на каждой панели.
• Всегда указывайте издание в спецификации и требуйте расчеты, сертификаты материалов и записи об испытаниях в качестве доказательств.
