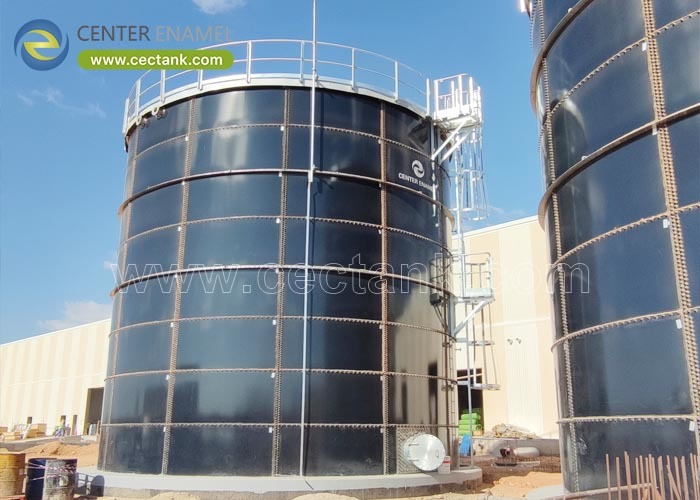

Компания AWWA по производству резервуаров для хранения зерна: Спецификация болтовых силосов GFS

Зернохранилища и комбикормовые заводы по всей отрасли сталкиваются с одинаковым давлением: хранить зерно без порчи, контролировать влажность и аэрацию, а также поддерживать актив в эксплуатации десятилетиями. Вздувшаяся облицовка, протекающий шов или отслаивающееся покрытие превращают складской актив в источник проблем с соблюдением норм и в центр затрат на техническое обслуживание.

Болтовый резервуар GFS, разработанный компанией Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), сочетает в себе конструкцию, соответствующую нормам, с эмалевым покрытием Glass-Fused-to-Steel (GFS), разработанным для абразивного зерна и контроля влажности. Результат соответствует AWWA D103-09 и ISO 28765 и сохраняет свои характеристики при термических циклах, циклах заполнения-опорожнения и в коррозионных условиях.

1. Что обеспечивает резервуар GFS для хранения зерна

Резервуар GFS хранит зерно в условиях, когда неправильный материал или соединение молчаливо выходит из строя. Спецификация должна учитывать коррозию, загрязнение и структурную нагрузку до того, как будет вырезана пластина, поскольку работа с зерном не допускает погрешностей в покрытии, которое отслаивается, или шва, который протекает, а документально подтвержденный срок службы 30-50 лет зависит от выбора, сделанного на этапе проектирования.

• Соответствие назначению: Хранит зерно там, где абразивное зерно и контроль влажности определяют всю спецификацию, от листовой стали корпуса до крыши и фитингов.
• Структурная основа: Болтовое соединение с корпусом, размер которого определяется методом одного фута, где сварка, или по классу прочности, где болтовое соединение, затем проверяется на ветровую и сейсмическую нагрузку.
• Вместимость: Отдельные резервуары имеют объем от 50 до 15 000 м³, поэтому один резервуар может обеспечить суточную производительность завода без второго корпуса.
• Срок службы: Срок службы 30-50 лет реален только при наличии документально подтвержденного плана инспекции и повторного покрытия с первого дня.
• Почему это важно: Резервуар является буфером между нестабильным запасом и окружающей средой; его запас — это запас завода.

2. Материал, покрытие и нормы

Выбор материала определяет, как резервуар противостоит продукту и окружающей среде. GFS выбирается для контроля абразивного зерна и влажности, затем защищается подготовкой поверхности и стекловидной эмалью, спеченной при 820-930°C до толщины 0,25-0,40 мм, которая устойчива к истиранию и химическому воздействию. Марка и толщина соответствуют коррозионной активности среды, местному климату и целевому сроку службы, потому что после монтажа корпуса металл, несущий нагрузку, не может быть перепроектирован без дорогостоящего переоборудования.

• Материал: GFS — это основа; марка и толщина соответствуют коррозионной активности зерна и местному климату.
• Подготовка поверхности: Лист подвергается дробеструйной обработке до Sa 2.5 перед спеканием эмали, чтобы пленка прилипала, а не лежала на окалине.
• Стандарты: Изготовлено в соответствии с AWWA D103-09 и ISO 28765, с процедурами сварки и неразрушающего контроля, соответствующими нормам.
• Защита от коррозии: Стекловидное эмалевое покрытие плюс катодная защита там, где это требуется почвой или продуктом, поддерживает корпус на проектной толщине.
• Почему это важно: После ввода в эксплуатацию материал нельзя легко перепроектировать; сделанный здесь выбор определяет кривую технического обслуживания на десятилетия.

3. Размеры, соединения и инспекция

Резервуар GFS получает свой рейтинг по соединению и гидроиспытаниям, а не по чертежу продаж. Болтовые швы герметизируются прокладками и затягиваются с требуемым моментом, эмаль проверяется на наличие дефектов (holiday test) напряжением 1500 В по всей поверхности, корпус испытывается под водой под давлением, в 1,25 раза превышающим расчетное, а сертификаты мельницы, отчеты о неразрушающем контроле и журналы толщины покрытия сопровождают резервуар в течение всего срока его эксплуатации. Инспекция превращает изготовленный корпус в актив, который будет разрешен регулирующими органами и покрыт страховкой.

• Соединения: Болтовые швы герметизируются прокладками и затягиваются с требуемым моментом, чтобы скрытые дефекты не стали причиной утечек под гидростатическим давлением.
• Гидроиспытания: Корпус подвергается гидростатическим испытаниям под давлением, в 1,25 раза превышающим расчетное, или в соответствии с нормами, что подтверждает каждый пояс перед засыпкой.
• Подгонка: Болты класса 8.8 и контролируемая полевая подгонка обеспечивают соответствие смонтированного резервуара его расчетной геометрии.
• Пакет контроля качества: Сертификаты мельницы, отчеты о неразрушающем контроле и журналы толщины покрытия компилируются для каждого резервуара и передаются оператору.
• Почему это важно: Инспекция превращает изготовленный корпус в резервуар, который можно застраховать и получить разрешение на эксплуатацию.

Инженерное обеспечение и поддержка проектов

Каждый резервуар, поставляемый компанией Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), спроектирован в соответствии с AWWA D103-09 и EN 1090 с верификацией методом конечных элементов нагрузок на корпус, крышу и патрубки, спечен при 820-930°C под контролем ISO 9001 и ISO 45001, протестирован на наличие дефектов (holiday test) напряжением 1500 В по всей поверхности и собран с использованием болтов класса 8.8 и герметика, сертифицированного производителем. Журналы толщины покрытия, отчеты о тестировании на дефекты и записи о гидроиспытаниях сопровождают каждый зерновой проект, чтобы история проектирования выдержала аудит в соответствии с AWWA D103-09.

Зерновой резервуар — это не стандартный корпус; это расчет конструкции, система покрытия Glass-Fused-to-Steel (GFS) и отчет об инспекции, который должен служить 30 лет и более.

Часто задаваемые вопросы (FAQ)

Для чего используется зерновой резервуар GFS?

Он хранит зерно в контролируемых условиях, защищая продукт от загрязнения и площадку от утечек, при этом соответствуя AWWA D103-09 по конструкции и инспекции.

Какой стандарт регулирует болтовой зерновой резервуар?

Основной основой является AWWA D103-09, дополненный ISO 28765 по материалам, сварке и защите от коррозии; местные нормы и разрешения затем подтверждают выбор.

Как контролируется коррозия на зерновом резервуаре?

GFS выбирается для данного применения, лист подвергается дробеструйной обработке до Sa 2.5 и спекается с эмалью, а катодная защита добавляется там, где это требуется почвой или продуктом. Журнал толщины покрытия проверяется перед отгрузкой.

Можно ли настроить зерновой резервуар для моей площадки?

Да. Высота корпуса, тип крыши, патрубки, смесители и приборы подбираются в соответствии с производительностью, климатом и нормами. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) выдает чертежи и пакет инспекции для каждого резервуара.
