Герметичность стальных биогазовых резервуаров: герметичная конструкция GFS

Герметичный стальной биогазовый резервуар представляет собой сборный резервуар из стекла, спеченного со сталью (GFS), разработанный для хранения биогаза при давлении 5-30 мбар с ежедневной потерей менее 1%, с использованием болтов класса 8.8, эмалевого покрытия толщиной 0,25-0,45 мм и герметичной крыши. Разработанный компанией Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), он соответствует стандартам AWWA D103-09 и ISO 28765 для анаэробных условий по всему миру.

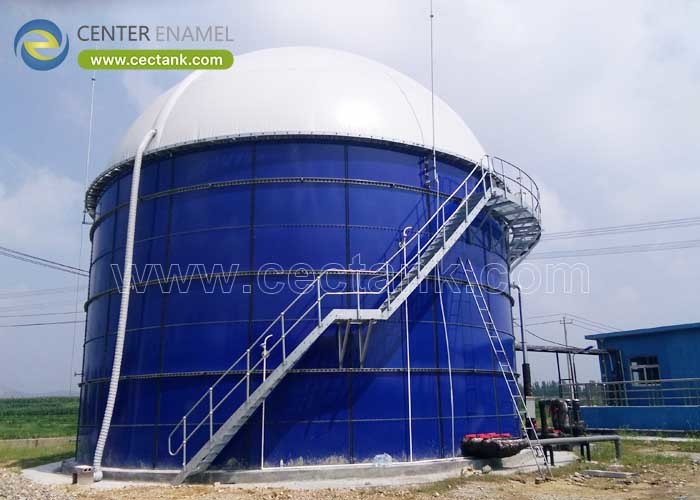

Что такое герметичный стальной биогазовый резервуар

Герметичный стальной биогазовый резервуар — это дигестер из стекла, спеченного со сталью (GFS), корпус и крыша которого спроектированы как герметичная система, удерживающая биогаз при давлении 5-30 мбар. Толщина эмалевого покрытия составляет 0,25-0,45 мм, и оно спекается при температуре 820-930 °C, поэтому сталь никогда не контактирует с коррозионной суспензией или метаном. Емкость достигает 20-60 000 м³, а в болтовых соединениях используются крепежные элементы класса 8.8 с газонепроницаемой прокладкой для предотвращения утечек.

• Уплотнение: Газонепроницаемость 5-30 мбар.
• Покрытие: Эмаль 0,25-0,45 мм.
• Болты: Класс 8.8 с прокладкой.
• Диапазон: 20-60 000 м³ единично.

Как работает герметичное уплотнение

Уплотнение работает в три слоя: заводская спеченная эмаль, не имеющая пор после испытания на пробой напряжением 1500 В, болтовые швы, сжатые крепежными элементами класса 8.8 с заданным моментом затяжки, и соединение крыши с корпусом, уплотненное EPDM или двухмембранным газосборником. Поскольку эмаль инертна, корпус, рассчитанный на 30-50 лет, сохраняет герметичность даже при колебаниях pH суспензии между 6,5 и 8,5 во время переваривания.

• Слой 1: Эмаль, проверенная напряжением 1500 В.
• Слой 2: Болты класса 8.8 с затяжкой.
• Слой 3: Мембранная или EPDM крыша.
• Срок службы: Герметичность 30-50 лет.

Основные типы, компоненты и особенности

Семейство включает дигестер GFS, двухмембранный газосборник, который хранит биогаз при давлении 5-30 мбар, и алюминиевый геодезический купольный крышу для тропических площадок. Основные компоненты: эмалированный корпус толщиной 0,25-0,45 мм, комплект болтов класса 8.8, люки, штуцеры для суспензии и выход газа. Испытание каждого листа напряжением 1500 В гарантирует долгосрочную герметичность.

• Дигестер: Корпус + основание GFS.
• Газосборник: Двухмембранный 5-30 мбар.
• Крыша: Геодезическая или конусная.
• Испытание: 1500 В на каждом листе.

Применение герметичных биогазовых резервуаров

Они используются для анаэробного сбраживания сельскохозяйственных отходов животноводства, на предприятиях по переработке пищевых отходов и для производства энергии из муниципальных шламов, где метан должен улавливаться, а не выбрасываться. Герметичный резервуар со сроком службы 30-50 лет также используется для подачи биогаза на очистку и для крытых лагун в теплом климате. Инертная эмаль позволяет одному и тому же резервуару выдерживать как стадию кислотного запуска, так и щелочной зрелый дигестат.

• Фермы: Навоз в биогаз.
• Пищевые отходы: АД установки.
• Муниципальные: Энергия из шламов.
• Климат: Крытые лагуны.

Технические аспекты

Технически сталь подвергается дробеструйной обработке до степени Sa 2.5, эмаль спекается при температуре 820-930 °C до толщины 0,25-0,45 мм, и каждый лист проходит испытание на пробой напряжением 1500 В перед отгрузкой. Корпус рассчитывается по стандартам AWWA D103-09 и ISO 28765, рабочее давление газа составляет 5-30 мбар, а запись об инспекции охватывает момент затяжки каждого болта. Расчетный срок службы составляет 30-50 лет с документально подтвержденным планом.

• Дробеструйная обработка: Якорная поверхность Sa 2.5.
• Спекание: 820-930 °C, 0,25-0,45 мм.
• Испытание: Пробой 1500 В.
• Болты: Класс 8.8 с моментом затяжки.

Как выбрать герметичный стальной биогазовый резервуар

Выбирайте, сопоставляя давление газа (5-30 мбар), объем суспензии (20-60 000 м³) и коррозионную активность (pH 6,5-8,5 в норме, подтвердите ниже 5,5) с дигестером GFS с документально подтвержденным испытанием на 1500 В и болтами класса 8.8. Запросите у поставщика расчет по AWWA D103-09 и ISO 28765, протокол испытаний на пробой и ссылки на объекты. Отклоняйте любое предложение, которое не может предоставить сертификат толщины эмали.

• Соответствие: Давление и объем.
• Подтвердить: Диапазон pH.
• Требовать: Протокол 1500 В.
• Проверить: Расчет ISO 28765.

Пример проекта

Проверенный проект биогазового резервуара из стекла, спеченного со сталью (GFS), в Швеции использовал один дигестер объемом 5 504 м³, построенный в 2024 году для преобразования сельскохозяйственных остатков в метан при давлении 5-30 мбар. Эмалевое покрытие толщиной 0,25-0,45 мм прошло испытание на пробой напряжением 1500 В, а болтовые швы класса 8.8 удерживали газ герметично в течение скандинавской зимы, демонстрируя стандарт герметичности на реальном анаэробном объекте.

• Проект: Сельскохозяйственный биогаз в Швеции
• Местоположение: Швеция, Европа
• Отрасль: Возобновляемая энергетика
• Применение: Анаэробное сбраживание
• Продукт: Сборный дигестер GFS
• Емкость: 5 504 м³
• Количество: 1 резервуар
• Материал: Стекло, спеченное со сталью
• Стандарты: AWWA D103-09 / ISO 28765
• Год: 2024

О компании Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) — китайский производитель, основанный в 2008 году, который поставил резервуары из стекла, спеченного со сталью (GFS), более чем в 100 стран и имеет почти 200 патентов, связанных с эмалью. Его производственные линии спекают стекловидную эмаль при температуре 820-930 °C на стальные листы толщиной до 0,45 мм и проводят испытание на пробой каждого листа напряжением 1500 В перед экспортом, что обеспечивает документальную базу для программы сборных резервуаров.

• Основана: 2008 г. в Китае.
• Охват: 100+ стран.
• Патенты: почти 200 эмалевых.
• Процесс: Спекание при 820-930 °C.

Преимущества и ограничения

Эмалевое уплотнение обеспечивает почти инертный корпус со сроком службы 30-50 лет, который удерживает метан при давлении 5-30 мбар без повторного окрашивания. Реальным ограничением является то, что дигестер GFS не является правильным выбором, когда сырье остается ниже pH 5,5 в течение длительного времени без корректирующего шага; этот предел должен быть подтвержден на этапе проектирования процесса, а не после монтажа, иначе гарантия на покрытие окажется под угрозой.

• Преимущество: Инертный, 30-50 лет.
• Преимущество: Не требует повторного окрашивания.
• Ограничение: Избегать pH<5,5 как есть.
• Граница: Подтвердить при проектировании.

Сравнение с другими биогазовыми резервуарами

По сравнению со сварными стальными резервуарами с покрытием и бетонными, биогазовый резервуар из стекла, спеченного со сталью (GFS), выигрывает по качеству эмали, контролируемому на заводе, и герметичности в течение 30-50 лет, в то время как сварные резервуары требуют полевого покрытия, а бетон — длительного отверждения. Таблица ниже сравнивает четыре распространенных типа по параметрам, определяющим утечку биогаза и срок службы.

• GFS: Заводская эмаль, герметичность.
• Сварной: Полевое нанесение покрытия.
• Бетон: Медленный, пористый.
• FBE: Хороший вариант для кислотной среды.

Заключение

Герметичный стальной биогазовый резервуар определяется герметичным корпусом из стекла, спеченного со сталью (GFS), болтами класса 8.8 и эмалью, проверенной на пробой напряжением 1500 В, которая удерживает метан при давлении 5-30 мбар в течение 30-50 лет. Указывайте расчеты по AWWA D103-09 и ISO 28765, а также сертификат на эмаль, и дигестер будет работать с первой зимы, а не с пятой.

• Уплотнение: Эмаль + момент затяжки.
• Доказательство: Протокол 1500 В.
• Срок службы: 30-50 лет.

Часто задаваемые вопросы (FAQ)

Что делает стальной биогазовый резервуар газонепроницаемым?

Газонепроницаемое уплотнение состоит из трех слоев: эмалевое покрытие толщиной 0,25-0,45 мм без пор, проверенное напряжением 1500 В, болтовые швы класса 8.8, сжатые до заданного момента затяжки, и герметичная крыша или двухмембранный газосборник. Вместе они удерживают биогаз при давлении 5-30 мбар с минимальными ежедневными потерями в течение 30-50 лет.

Какое давление выдерживают биогазовые резервуары?

Большинство сборных дигестеров из стекла, спеченного со сталью (GFS), и их мембранные газосборники рассчитаны на давление биогаза 5-30 мбар. Корпус и крыша рассчитываются по стандартам AWWA D103-09 и ISO 28765 для таких условий низкого давления и высокой коррозионной активности, а не для хранения под высоким давлением.

Как проверяется герметичность резервуара перед отгрузкой?

Каждый эмалированный лист проходит испытание на пробой напряжением 1500 В для обнаружения пор, а момент затяжки болтов регистрируется при монтаже. Поставщик должен предоставить журнал испытаний на пробой, сертификат толщины эмали (0,25-0,45 мм) и расчет по ISO 28765 в качестве доказательства герметичности резервуара.

Может ли дигестер GFS работать с кислотным сырьем?

Дигестер GFS выдерживает нормальный диапазон pH сбраживания 6,5-8,5. Если сырье остается ниже pH 5,5 в течение длительного времени, необходимо добавить коррекцию или специализированный вкладыш; этот предел подтверждается на этапе проектирования процесса, а не после установки резервуара.

Какие стандарты применяются к сборным биогазовым резервуарам?

Общие стандарты — AWWA D103-09 для сборных стальных резервуаров и ISO 28765 для проектирования эмали, а также ISO 9001 для качества и ISO 45001 для безопасности. Для применений, связанных с питьевой водой, может также применяться NSF/ANSI 61.

Какая информация необходима для коммерческого предложения на биогазовый резервуар?

Предоставьте ежедневный объем подачи, pH и температуру суспензии (типично 35-38 °C для мезофильного режима), требуемое давление газа (5-30 мбар), ветровую и снеговую нагрузку на площадке, а также общий объем (20-60 000 м³). Это позволит поставщику точно рассчитать размеры корпуса GFS и мембранного газосборника.

Предлагаемый CTA: Отправьте объем вашего биогазового сырья, диапазон pH и профиль давления газа 5-30 мбар инженерной команде Center Enamel для получения коммерческого предложения на герметичный дигестер из стекла, спеченного со сталью.
