EGSB Tank: объяснение высокоскоростной анаэробной обработки

Танк EGSB (Expanded Granular Sludge Bed) является одним из самых высокопроизводительных анаэробных реакторов - машиной для обработки растворимых промышленных сточных вод за несколько часов вместо дней.Он тесно связан с более известным UASB, но настроен на более быстрый, расширенная кровать.

Резервуар EGSB представляет собой высокоскоростной анаэробный реактор:Поток гранулированного ила в "расширенной" (частично сжиженной) зоне, которая обрабатывает растворимые промышленные сточные воды при 5-15 кг СОД/м3/день с гидравлическим временем удержания, измеряемым в часахЕго реальный потолок мощности - трехфазный сепаратор в верхней части - он должен отделять газ, жидкость и твердые вещества при выбранной скорости подъема (около 0,5-1.2 м/ч) или гранулированные ила вымываются.

Разветвленный гранулированный грязевой покров, ясно

Как и UASB, EGSB содержит ложе плотных, оседающих гранулированных ила, через которое сточные воды текут вверх."Расширенная" часть означает, что скорость подъема достаточно высока, чтобы постель ослабевала, и гранулы циркулировали.Биогаз поднимается, жидкость и газ разделяются в трехфазном сепараторе в верхней части, и обработанная вода переполняется.В самом реакторе нет движущихся частей..

• Подъем через гранулированное легло грязи, без механического смешивания.
• "Расширенный" = более высокий приток, мягкая циркуляция.
• Разделение газа/жидкости/твердого в верхнем трехфазном сепараторе.

Числа, определяющие успех

Операционное окно тесное. Скорость подъема в верхней части составляет около 0,5-1,2 м/ч - слишком высокий толчок и гранулы промываются в сепаратор и выходят; слишком низкий и кровать остается бездействующей.Органическая нагрузка составляет 5-15 кг СОД/м3/день для легко разлагаемых промышленных потоковТемпература мезофильная (35-38C), а уровень выработки метана обеспечивает эффективность обработки около 0,25-0.35 м3 на килограмм удалённой СОД.

EGSB против UASB, и где он подходит

EGSB по существу является родственником UASB с более высоким притоком: тот же принцип гранулированного грязи, меньший отпечаток, более высокая нагрузка - но он требует лучшего распределения притока и более надежного сепаратора.Он подходит растворимым., теплые, легко разлагаемые промышленные сточные воды с СОД, обычно превышающие 1500-2000 мг/л: пищевые продукты и напитки, пивоварня, целлюлоза и бумага, некоторые фармацевтические препараты.Это неправильный инструмент для холодной разбавления городских сточных вод, высокие суспензионные твердые вещества (которые ослепляют постель), или тяжелый ПОГ, покрывающий гранулы.

• Подходит: растворимый, теплый промышленный сток с высоким содержанием COD.
• Избегайте: разбавленные холодные сточные воды, высокий TSS, сильный МОГ.
• Нужно хорошее распределение влияния + сильный сепаратор.

Ссылка на проект

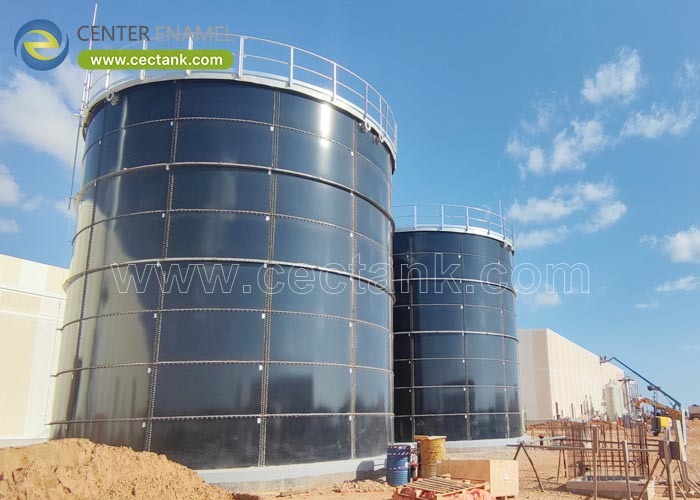

Настоящая поставка EGSB: проект по очистке сточных вод на заводе Coca-Cola в Малайзии (2016) включал резервуар EGSB с эмалированной крышей диаметром 7,64 м х 17,4 м,плюс регулирующий резервуар с алюминиевой крышей на 9.17 м х 16.8 м - анаэробная очистка сточных вод из пищевых продуктов/напиток с использованием метода гранулированного слива.

• Малайзия Coca-Cola WWTP 2016: резервуар EGSB (крыша эмалированная) Ø7,64 x 17,4 м.
• Регулирующий резервуар (аллюминиевая крыша) Ø9.17 x 16.8 м.

Опыт компании.

Центр Эмалированные инженеры анаэробные реакторы - UASB и EGSB - как GFS или нержавеющие сосуды с гидравлическими внутренними элементами (распределение потока, трехфазный сепаратор,сборка газа), предназначенная как часть резервуара, не решены на месте.

Часто задаваемые вопросы

Что означает EGSB?

Расширенный гранулированный лом - анаэробный реактор с частично сжиженным ломом гранулированного лома.

EGSB vs UASB - в чем разница?

Тот же принцип для гранулированного шлака, но EGSB работает с более высокой скоростью подъема для меньшего объема и большей нагрузки; ему нужно лучше распределить и более прочный сепаратор.

На какую скорость подъема я должен рассчитывать?

Примерно 0,5-1,2 м/ч в верхней части. Более высокий риск вымывания гранулированного ила; нижняя часть постели недостаточно использована.

Для каких сточных вод EGSB?

Растворимые, теплые, легко разлагаемые промышленные сточные воды с СОД, обычно превышающие 1500-2000 мг/л - продукты питания, напитки, пивоварни, целлюлоза и бумага, некоторые фармацевтические препараты.

Почему трехфазный сепаратор - это предел?

Он должен отделить газ, жидкость и твердые вещества по выбранной скорости подъема; если это невозможно, гранулы вымываются, и реактор теряет свое поле.

Сколько времени требуется для запуска EGSB?

При гранулированном семенном ила, нагрузка нарастает в течение нескольких недель или месяцев; ложе является активом, поэтому хороший семенный ила сокращает ввод в эксплуатацию.

Танк EGSB - это высокопроизводительная анаэробная машина: гранулированный ила, часы удержания и сепаратор, который является истинным пределом емкости.Он создает реактор с небольшим объемом, который превращает отходы в метан..

Присылайте нам COD, температуру и поток сточных вод, и мы оценим, является ли EGSB (против UASB или CSTR) правильным анаэробным реактором для вашего завода.
