Плавающая крыша для баков с гидравлическим маслом: Поддерживает чистоту и стабильность жидкости

Гидравлические масла обладают исключительно низким давлением паров, что делает потери на испарение минимальными финансовыми проблемами. Однако в крупных приложениях для хранения больших объемов данныхВнутренняя плавающая крыша (IFR)используется для обеспечения чистоты жидкости. Он действует как абсолютный физический щит от атмосферного кислорода, поглощения влаги и проникновения микроскопических частиц — основных причин отказа последующих компонентов.

При хранении в обычных негерметичных резервуарах с фиксированной крышей наливная промышленная гидравлическая жидкость сталкивается с тремя векторами катастрофической деградации:

• Окисление:Постоянный контакт между атмосферным кислородом и застойным поверхностным слоем масла инициирует молекулярный распад, в результате чего образуются кислотные осадки, нерастворимый лак и полимерные цепи, которые блокируют прецизионные сервоприводы.
• Гидролиз:Промышленные гидравлические масла по своей природе гигроскопичны. Поскольку температура окружающей среды колеблется, бак «дышит» влажным воздухом, в результате чего влага конденсируется на внутренней оболочке бака и смешивается с жидкостью, быстро расходуя противоизносные присадки.
• Попадание твердых частиц:Микроскопическая пыль, песок и кремнезем обходят стандартные вентиляционные отверстия резервуара грубой очистки, оседая непосредственно в масляной матрице и вызывая абразивный износ механических зазоров с жесткими допусками.

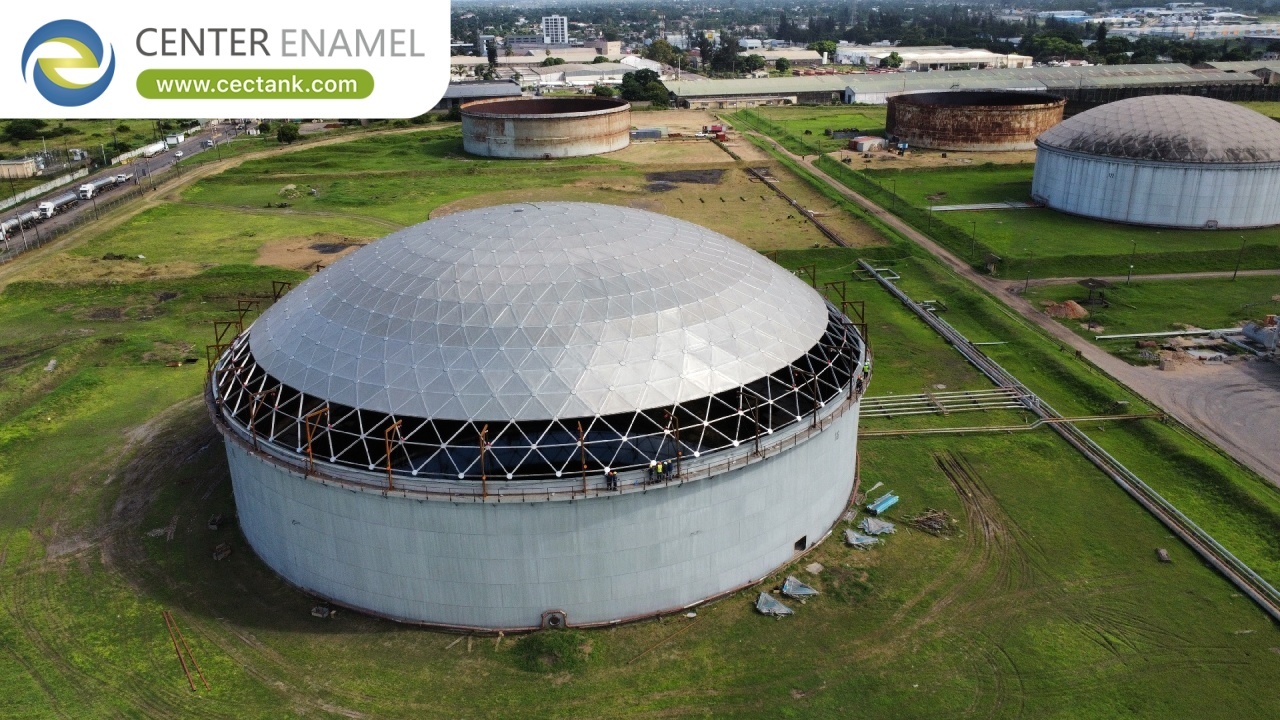

Внутренняя плавающая крыша (IFR) работает, плавая непосредственно на поверхности жидкости внутри фиксированной внешней конструкции (например, стального или алюминиевого купольного резервуара с болтовым креплением). Плавающая панель устраняет открытое воздушное пространство над жидкостью, гарантируя, что даже во время циклов наполнения или слива больших объемов окружающий воздух не вступит в контакт с объемом масла.

Чтобы поддерживать надлежащую плавучесть и предотвращать наклон или погружение под действием сил механического сопротивления во время работы, объем рабочего объема IFR должен безопасно превышать его общую массу в сборе. Физика, управляющая этим балансом, выражается через фундаментальную формулу равновесия плавучести:

Структурные параметры и инженерные допуски, необходимые для IFR, работающего с промышленными гидравлическими смазками, радикально отличаются от типичных установок, работающих на летучей нефти:

Прямой ответ:Основной инженерной уязвимостью плавающей крыши с гидравлическим маслом является уплотнение обода по периметру. Поскольку уплотнение находится в постоянном прямом контакте с гидравлическим маслом, эластомерный состав должен быть идеально совместим со специальными пакетами присадок (включая диалкилдитиофосфат цинка или антивспенивающие полимеры), чтобы предотвратить разрушение материала.

Выбор неправильного полимера может вызвать химическое набухание, структурное размягчение или сухое растрескивание, что нарушает целостность уплотнения резервуара и высвобождает микроскопические фрагменты резины непосредственно в подачу жидкости.

• Фторуглерод (Витон/ФКМ):Премиальный вариант для синтетических гидравлических масел, жидкостей на биологической основе и конфигураций на основе эфиров фосфорной кислоты. Он испытывает меньше, чем3%изменение объема в течение десятилетий непрерывного погружения и поддерживает оптимальное механическое давление очистки на корпус резервуара.
• Нитрил с высоким содержанием акрилонитрила (NBR/Buna-N):Рекомендуется для обычных гидравлических масел на минеральной основе. Состав должен поддерживать содержание акрилонитрила выше, чем36%противостоять склонности к набуханию, свойственной легким промышленным базовым маслам.
• Парообертывания из ПТФЭ:Часто используется в качестве тонкого, очень прочного экрана, обертывающего первичные упругие пенопластовые сердцевины, создавая гладкий, химически непроницаемый барьер, который сводит к минимуму трение вдоль внутренних стенок резервуара.

Промышленные установки, использующие плавающие крыши для удержания тяжелых смазочных материалов или гидравлического масла, должны строго соответствовать следующим нормам конструкции и испытаний:

• Стандарт API 650, Приложение H:Регулирует проектирование, изготовление и запас плавучести внутренних плавающих крыш в атмосферных условиях хранения.
• АВВА Д103-09:Регулирует развертывание модульных стальных конструкций на болтах с заводским покрытием, которые обеспечивают гладкие профили внутренней оболочки, необходимые для перемещения герметичного грязесъемного уплотнения.
• Стандарт чистоты ISO 4406:Используется для проверки работоспособности резервуара. Правильно герметизированная внутренняя плавающая крыша в сочетании с системой дыхания с абсолютным осушителем на фиксированной внешней крыше должна надежно поддерживать чистоту нефти на уровне или вышеИСО 16/14/11рейтинг чистоты.

Высокая вязкость жидкости увеличивает сопротивление сдвигу жидкости, оказываемое на периферийные уплотнения обода во время циклов наполнения и опорожнения. Чтобы компенсировать это сопротивление, в конструкцию конструкции должны быть включены сверхжесткие направляющие и тросы, предотвращающие вращение, чтобы плавучая платформа перемещалась вертикально без заедания, наклона или заклинивания в стенках резервуара.

Да. Сочетание IFR с системой подачи азота низкого давления ($N_2$) представляет собой высочайший стандарт консервации жидкости. Плавающая крыша исключает98%площади границы раздела жидкость-газ, что значительно снижает количество газообразного азота, необходимого для защиты оставшегося свободного пространства резервуара от кислорода.

В отличие от легкого топлива, гидравлическое масло оставляет стойкую толстую смазочную пленку на внутренней стенке бака при опускании крыши. Эта пленка притягивает мелкие частицы, если они попадают в верхнее паровое пространство. Регулярные визуальные проверки необходимы для того, чтобы убедиться в чистоте первичных грязесъемников и в том, что скопившийся на стенках резервуара осадок не разрушает края уплотнений.

Поскольку плавающая палуба защищена фиксированной внешней крышей (установка внутренней плавающей крыши), дождевая вода не собирается непосредственно на поверхности палубы, как на внешней плавающей крыше. Следовательно, сложные внутренние гибкие дренажные трубы, которые могут протечь или засориться, не требуются. Такой выбор конструкции значительно снижает текущие потребности в обслуживании системы.

Любая трещина в панелях палубы или выход из строя уплотнения обода, из-за которого гидравлическое масло скапливается на поверхности плавающей крыши, снижает ее общий запас плавучести. Если не принять меры, вес скопившегося масла может привести к наклону или опусканию крыши. Резервуары должны быть оборудованы автоматическими индикаторами уровня или отверстиями для визуального осмотра, чтобы своевременно обнаружить скопление жидкости.
