Типы резервуаров с плавающей крышей: руководство по технической классификации

Понимание конфигураций резервуаров, конструкции палуб и соответствия API 650

В мире хранения сыпучих жидкостей «Резервуар с плавающей крышей» — это не отдельный продукт, а категория инженерных решений, предназначенных для снижения выбросов паров и предотвращения опасности пожара. Выбор правильного типа зависит от вашей конкретной нестабильности жидкости, местного климата, площади объекта и бюджета капитальных затрат (CapEx).

ПодAPI 650Согласно стандартам, резервуары с плавающей крышей в первую очередь классифицируются по внешней среде (внешняя или внутренняя) и конструкции внутренней палубы. В этом руководстве разъясняются эти различия, чтобы помочь вам принять обоснованное решение по инфраструктуре.

Первичная классификация танков

Для краткости резервуары с плавающей крышей делятся на две основные категории в зависимости от их воздействия на атмосферу:

●Резервуары с внешней плавающей крышей (EFRT):Резервуары с открытым верхом, в которых плавающая палуба подвергается воздействию непогоды. Обычно они используются для крупномасштабных хранилищ сырой нефти.

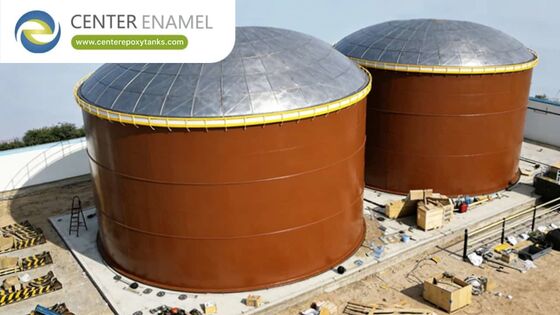

●Резервуары с внутренней плавающей крышей (IFRT):Гибридные резервуары, в которых плавающая палуба работает внутри резервуара с фиксированной крышей или под алюминиевым геодезическим куполом. Они являются золотым стандартом для нефтеперерабатывающих продуктов и хранения химикатов.

1. Резервуары с внешней плавающей крышей (EFRT).

Резервуар с внешней плавающей крышей представляет собой цилиндрический стальной резервуар без постоянной крышки. Плавучий настил крыши плавает прямо на поверхности хранимой жидкости.

Ключевые характеристики:

●Атмосферное воздействие:Поскольку палуба открыта, эти танки должны быть оснащены комплексомшарнирные дренажные системыдля откачивания дождевой воды, скапливающейся на верхней части палубы.

●Основное применение:Идеально подходит для хранения большого диаметра (часто превышающего 50 и более метров) сырой нефти или нефтепродуктов с низкой летучестью.

●Фокус дизайна:Требуется прочная конструкция, способная выдерживать ветровые, снеговые и дождевые нагрузки.

2. Резервуары с внутренней плавающей крышей (IFRT).

Внутренний резервуар с плавающей крышей, возможно, является наиболее универсальной и эффективной конфигурацией в современном дизайне терминала. Он сочетает в себе преимущества пароподавления плавающей крыши с защитой от атмосферных воздействий фиксированной крыши.

Ключевые характеристики:

●Защита окружающей среды:Поскольку резервуар имеет фиксированную крышу или алюминиевый геодезический купол, плавающая палуба защищена от ультрафиолетовых лучей, дождя и мусора. Это значительно продлевает срок службы уплотнений и компонентов палубы.

●Эффективность обслуживания:Поскольку дождь не может собираться на внутренней палубе, нет необходимости в сложных внутренних дренажных системах, которые являются наиболее распространенной причиной механических повреждений внешних резервуаров.

●Гибкость материала:В IFRT часто используются легкие модульные алюминиевые платформы, что упрощает их установку в качестве модернизации существующих резервуаров с фиксированной крышей.

3. Классификация по типологии колоды

В рамках этих основных категорийструктурасамой плавающей крыши варьируется. Конструкция палубы определяется необходимой плавучестью и жесткостью конструкции.

Деки панорамного типа

●Описание:Стальная обшивка одинарной толщины с вертикальным бортиком.

●Вариант использования:В значительной степени считается устаревшим для современного энергозависимого хранилища из-за структурной слабости и отсутствия резерва плавучести. Если палуба проколота, она тонет.

Палубы понтонного типа

●Описание:Центральная палуба окружена рядом герметичных разделенных на отсеки понтонов.

●Вариант использования:Самая распространенная конструкция современных EFRT. Понтоны обеспечивают превосходную запас плавучести; если один отсек пробит, остальные удерживают крышу на плаву.

Двухэтажный тип

●Описание:Вся крыша состоит из двух слоев стальных пластин, разделенных переборками, образующих полностью герметичный «сэндвич».

●Вариант использования:Используется для резервуаров большой вместимости, где требуется превосходная структурная жесткость и изоляция, чтобы выдерживать суровые погодные условия или сильные снеговые нагрузки.

Матрица сравнения для принятия решений по проекту

Как выбрать правильный тип

При определении того, какой тип резервуара подходит для вашего проекта, рассмотрите эти три инженерных вектора:

1.Волатильность продукта:Высоколетучие продукты (например, бензин, авиационное топливо) практически всегда следует хранить вМФРТдля максимального подавления выбросов.

2.Климатические ограничения:Если ваше предприятие расположено в регионе с большим количеством осадков или снегопадов,ИФРТ(в частности, с алюминиевым куполом) значительно более рентабельно в течение жизненного цикла объекта, поскольку вы избегаете обслуживания водостоков с крыши.

3.Требования к емкости:Для крупных региональных хранилищ сырой нефтиЭФРТостаются стандартом из-за их способности работать с весами большого диаметра и структурными требованиями бестарного хранения сырой нефти.
