Фиксированная крыша против плавучих резервуаров на крыше: сравнение промышленных хранилищ в 2026 году

В проектировании хранилищ бестарных жидкостей выбор правильной конструкции крыши резервуара является одним из наиболее важных решений, влияющих на соблюдение экологических требований, эксплуатационную безопасность и капитальные затраты проекта (CapEx). Выбор фундаментально меняется в зависимости от химических свойств, в частности отИстинное давление паров (TVP)— хранимой жидкости.

Основное инженерное различие заключается в том, как каждая конструкция управляет свободным пространством над жидкостью:Резервуары с фиксированной крышейподдерживать постоянное, стационарное паровое пространство, в то время какРезервуары с плавающей крышейиспользуйте динамическую деку, которая полностью исключает паровое пространство.

Для непосредственного технического анализа различия между этими двумя основополагающими конструкциями резервуаров можно резюмировать следующим образом:

• Резервуары с фиксированной крышейимеют постоянную жесткую верхнюю часть (конус или купол), приваренную непосредственно к корпусу резервуара. Они разработаны для жидкостей с низкой летучестью (таких как вода, дизельное топливо или мазут), где выбросы в результате испарения незначительны.
• Резервуары с плавающей крышейимеют плавучую платформу, которая опирается непосредственно на поверхность жидкости, поднимаясь и опускаясь вместе с уровнем продукта. Они необходимы для легколетучих углеводородов (таких как сырая нефть, бензин или авиационное топливо) для устранения парового пространства над головой, что снижает выбросы летучих органических соединений (ЛОС) до 98%.

Резервуары с фиксированной крышей представляют собой традиционную и наиболее распространенную форму промышленной защитной оболочки. Конструкция крыши остается полностью неподвижной и обычно имеет форму конуса, купола или плоской вершины.

Поскольку резервуар с фиксированной крышей поддерживает постоянный воздушный карман над линией жидкости (известный как незаполненное пространство или свободное пространство), он очень восприимчив к двум типам механизмов потерь из-за испарения, определенных Агентством по охране окружающей среды:

1. Постоянные потери (тепловое дыхание):Когда температура окружающей среды в течение дня повышается, жидкость расширяется, а пары нагреваются, увеличивая внутреннее давление. Это вытесняет летучие пары через консервационные вентиляционные отверстия. Ночью охлаждение заставляет воздух втягиваться обратно.
2. Рабочие потери:Когда резервуар заполняется, поступающая жидкость вытесняет существующее облако пара, вытесняя его прямо в атмосферу через систему вентиляции.

Резервуары с фиксированной крышей очень экономичны и долговечны, что делает их отраслевым стандартом для жидкостей с абсолютным давлением менее 10 кПа (1,5 фунтов на квадратный дюйм), таких как:

• Очистка питьевой воды и городских сточных вод.
• Тяжелые мазуты, дизельное топливо и смазочные материалы.
• Химические запасы технической воды и пожаротушения.

Резервуары с плавающей крышей спроектированы специально для противодействия серьезным финансовым и экологическим штрафам, связанным с потерями летучих органических соединений в результате испарения. Вся крыша является плавучей, благодаря принципу Архимеда, позволяющему оставаться в постоянном контакте с жидкой средой.

Опираясь непосредственно на жидкость, плавающая крыша практически не оставляет воздушного пространства для испарения жидкости. Поскольку парового пространства нет, как тепловое дыхание, так и рабочие потери сведены к минимуму практически до нуля. СпециализированныйСистема уплотнения ободаперекрывает небольшой зазор между подвижным краем крыши и неподвижной оболочкой резервуара, обеспечивая паронепроницаемый барьер.

• Резервуары с внешней плавающей крышей (EFRT):Цилиндрические резервуары с открытым верхом, плавучая палуба которых обращена к небу. Для этого требуются сложные внутренние дренажные системы для управления накоплением дождевой воды.
• Резервуары с внутренней плавающей крышей (IFRT):Гибридная система с постоянной фиксированной внешней крышей (часто алюминиевым геодезическим куполом) и плавающей палубой, работающей внутри. Такая планировка защищает плавучую палубу от ветра, дождя и ультрафиолетового излучения, обеспечивая высочайший стандарт контроля выбросов.

Плавающие крыши юридически или практически обязаны использовать летучие жидкости с абсолютным давлением от 10,3 кПа до 76,5 кПа, в том числе:

• Переработка сырой нефти и терминальное хранение.
• Авиатопливо (Jet A) и бензин премиум-класса.
• Летучие растворители и легкие нефтехимические фракции.

При планировании расположения терминалов или расширении активов инженерные группы могут использовать следующую структуру прямого сравнения:

В условиях ужесточения глобальных экологических, социальных и управленческих целей (ESG) многие объекты оптимизируют старую инфраструктуру с фиксированной крышей, а не заменяют ее полностью.

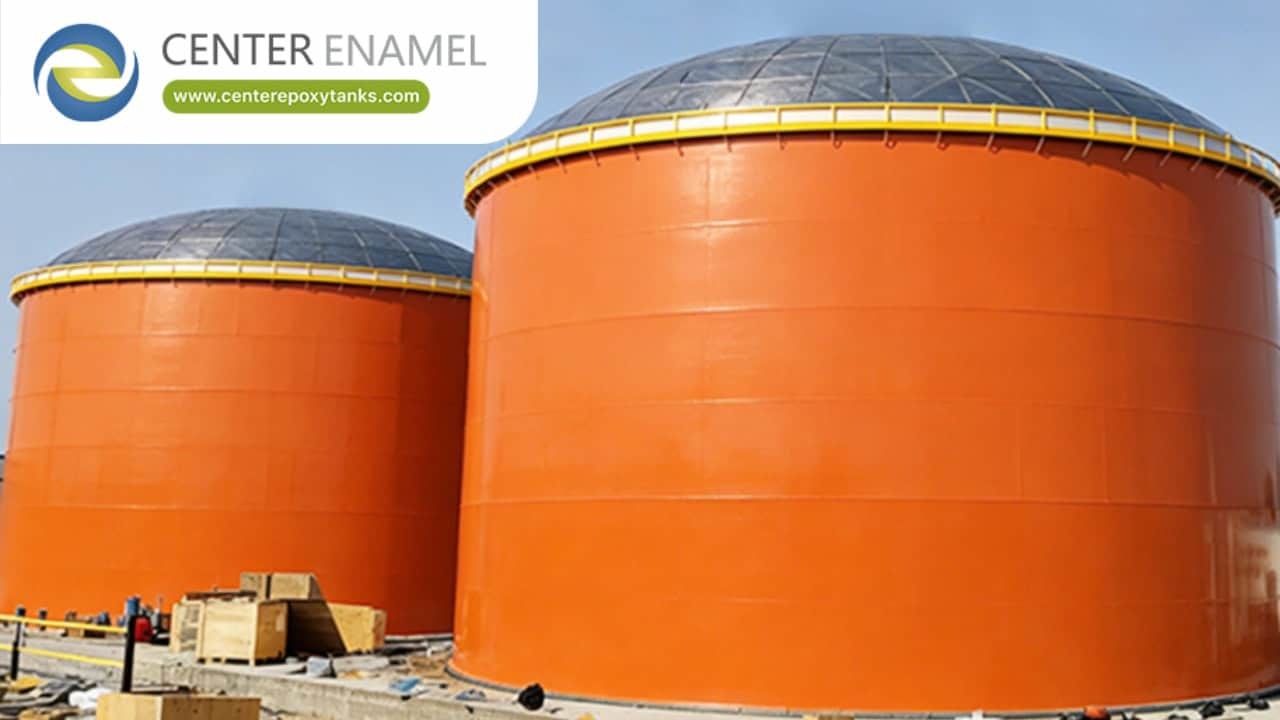

Высокоэффективная стратегия модернизации предполагает модернизацию существующего резервуара с открытым верхом или неэффективного стационарного резервуара путем установки легкого модульного резервуара.Алюминиевая внутренняя плавающая крыша (IFR)в сочетании сАлюминиевый геодезический купол. Купол действует как постоянный погодный щит, исключая переменные дождевые нагрузки и риски ударов молний, ​​а внутренняя плавучая платформа подавляет давление пара, что сразу же дает объекту право на более строгие региональные разрешения на качество воздуха.

Вопрос: Почему нельзя хранить бензин в стандартном резервуаре с фиксированной крышей без плавающей палубы?

А:Бензин очень летуч. Хранение его в стандартном резервуаре с фиксированной крышей создает огромный, непрерывный объем легковоспламеняющихся паров в свободном пространстве. Это представляет собой чрезвычайную опасность пожара и взрыва, а также приводит к серьезным финансовым потерям из-за испарения и нарушения современных экологических норм.

Вопрос: Требуют ли резервуары с плавающей крышей активного сброса давления?

А:Да. ПодAPI 2000иAPI 650Даже резервуары с плавающей крышей требуют систем вентиляции. Для внутренней плавающей крыши (IFR) циркуляционные вентиляционные отверстия прорезаются в фиксированной внешней крыше или куполе для безопасного разбавления и удаления любых незначительных летучих паров, которые выходят через основные уплотнения обода.

Вопрос: Могут ли резервуары из сплава стекла и стали (эмали) или нержавеющей стали использовать плавающую крышу?

А:Абсолютно. Хотя исторически они ограничивались сваркой стали, современные технологии позволяют модульным резервуарам из сплава стекла со сталью (эмалью) и нержавеющей стали с болтовым соединением легко сочетаться с алюминиевыми внутренними плавающими крышами и геодезическими куполами. Эта установка пользуется большим спросом на терминалах промышленных сточных вод, химической обработки и авиационного топлива из-за ее быстрой установки и превосходной коррозионной стойкости.
