Инженерное руководство по резервуарам с внешней плавучей крышей (EFR) на 2026 год

В тяжелой промышленности и нефтехимии крупномасштабное хранение сырой нефти и других летучих углеводородов требует решения, которое бы сочетало в себе огромную емкость и строгую безопасность.Бак с внешней плавающей крышей (EFR)является отраслевым стандартом для этих требований. В отличие от резервуаров с фиксированной или внутренней плавающей крышей, EFR работает в среде с открытым верхом, где настил крыши подвергается непосредственному воздействию элементов, оставаясь на поверхности жидкости.

В этом инженерном руководстве рассматриваются структурная механика, типологии материалов и эксплуатационные потребности резервуаров EFR в 2026 году.

Резервуар EFR основан на простом, но очень эффективном принципе:гидростатическая плавучесть. Крыша спроектирована таким образом, чтобы плавать непосредственно на жидком продукте. Поддерживая постоянный контакт с жидкостью, крыша устраняет паровое пространство (незаполненное пространство), в котором скапливаются горючие газы.

• Плавучесть и водоизмещение:Настил крыши спроектирован с учетом определенного коэффициента плавучести. Он должен быть достаточно легким, чтобы плавать, но достаточно прочным, чтобы выдерживать собственный вес, вес уплотнений обода и любые временные внешние нагрузки (например, скопившийся дождь или снег) без погружения в воду.
• Системы уплотнений обода:Поскольку корпус резервуара редко бывает идеально круглым, крыша требует гибкого «интерфейса», закрывающего зазор между краем палубы и стальной стенкой. Это достигается за счетПервичные и вторичные кольцевые уплотнения, которые являются обязательными в соответствии с международными стандартами выбросов для предотвращения утечки летучих органических соединений (ЛОС) в атмосферу.
• Заземление:Чтобы предотвратить статический разряд (и последующее возгорание), в EFR используются гибкие шунты из нержавеющей стали для поддержания электрической непрерывности между плавающей крышей и корпусом резервуара, обеспечивая эффективное заземление всей системы.

Конструкции EFR классифицируются по конфигурации структурной платформы. Выбор зависит от летучести хранимого продукта и регионального климата.

Наиболее распространенная конструкция EFR, в которой используется кольцо закрытых плавучих понтонов по периметру палубы.

• Преимущества:Экономичен и обеспечивает надежную плавучесть.
• Инженерное примечание:Центр палубы обычно тоньше, что делает понтонную конструкцию основным источником структурной целостности крыши.

Построен с непрерывной верхней и нижней палубой, разделенной структурными переборками, эффективно образующими «сэндвич» из закрытых отсеков.

• Преимущества:Обеспечивает превосходную изоляцию, которая сохраняет летучие жидкости прохладными и снижает скорость испарения.
• Безопасность:Благодаря отсекаемой конструкции даже при проколе одной секции крыша сохраняет значительный запас плавучести.

Основное отличие EFR заключается в том, что оноткрытый верх. Это подвергает палубу воздействию осадков (дождя и снега), что накладывает уникальные инженерные ограничения:Водоотвод с крыши.

Если дождевая вода скапливается на палубе, она увеличивает неравномерный вес, который может наклонить или опустить крышу. Для этого инженеры устанавливают:

1. Шарнирные или гибкие дренажи:Непрерывная система трубопроводов, идущая от центра крыши через хранимую жидкость к месту сброса на дне резервуара.
2. Аварийные сифоны:Предохранительные клапаны, которые позволяют захваченной воде безопасно слиться, если основная дренажная система засорится или выйдет из строя.

При приобретении инфраструктуры хранения инженерные группы должны взвесить конкретные преимущества внешней плавающей крыши по сравнению с внутренней плавающей крышей (IFR).

Проектирование и обслуживание EFR строго регулируютсяAPI 650 (Приложения C и H). Соблюдение требований не является обязательным; это эталон эксплуатационной безопасности.

• Целостность уплотнительного зазора:API 650 требует регулярных измерений «зазора» между уплотнением и корпусом резервуара. Чрезмерные зазоры приводят к несоблюдению разрешений на качество экологического воздуха.
• Расчеты плавучести:Проект должен учитывать «наихудший» сценарий, гарантируя, что крыша останется устойчивой, даже если несколько отсеков понтона будут затоплены.
• ESG-отчетность:Поскольку EFR являются источниками неорганизованных выбросов, современным промышленным предприятиям все чаще приходится сообщать об уровне утечек ЛОС, что делает выбор высокоэффективных уплотнений (таких как механические уплотнения колодок с дублирующими скребками) критически важным для долгосрочного соответствия требованиям.

Вопрос: Почему учреждению следует предпочесть EFR купольному IFR?

А:EFR часто выбирают для резервуаров большого диаметра (часто превышающего 60 метров), где стоимость алюминиевого геодезического купола со свободным пролетом была бы непомерно высокой. В засушливом климате с минимальным количеством осадков EFR представляют собой экономичное решение для хранения больших объемов.

Вопрос: Могу ли я переоборудовать существующий EFR в IFR?

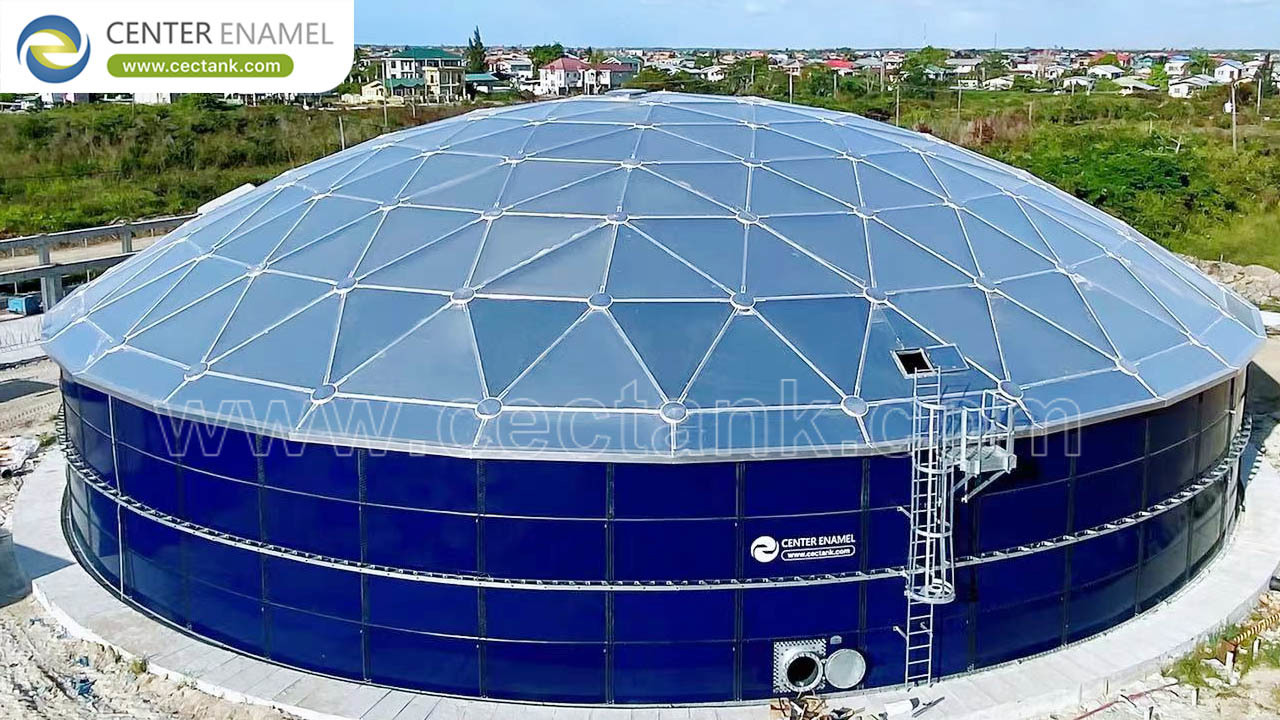

А:Да, и это обычное обновление устаревшей инфраструктуры. Модернизировав EFR алюминиевым геодезическим куполом, предприятия могут превратить его в IFR. Это устраняет необходимость в сложных водостоках с крыши и обеспечивает немедленное сокращение выбросов ЛОС примерно на 90%.

Вопрос: Каков самый большой риск при обслуживании EFR?

А:Неисправность дренажной системы. Если гибкий трубопровод выйдет из строя или водозабор забьется мусором, вода будет скапливаться на крыше, что может поставить под угрозу структурную целостность крыши.

Выбор правильной технологии плавающей крыши – это долгосрочное инфраструктурное решение. Независимо от того, проводите ли вы новую сборку или переходите с EFR на IFR, убедитесь, что ваш технический партнер придерживается новейших технологий.API 650стандарты, гарантирующие десятилетия эксплуатационной безопасности и контроля выбросов.

Хотели бы вы изучить конкретные материалы и конфигурации уплотнений, которые лучше всего подходят для предотвращения выбросов ЛОС в вашей конкретной климатической зоне?
