Фиксированная крыша против плавучих резервуаров на крыше: техническое сравнение

Выбор между резервуаром с фиксированной крышей и резервуаром с плавающей крышей является фундаментальным решением при проектировании промышленного объекта. Основное инженерное различие между этими двумя системами заключается в том, как они управляютнезаполненный объем— пространство над уровнем жидкости — и, следовательно, как они контролируют потери на испарение, пожарную безопасность и соблюдение нормативных требований в отношении летучих органических соединений (ЛОС).

Для быстрого ознакомления различия можно резюмировать по применению и управлению испарением:

• Резервуары с фиксированной крышейпредставляют собой постоянные, стационарные конструкции. Они лучше всего подходят для нелетучих жидкостей (таких как вода или тяжелое топливо), где накопление паров минимально или где резервуар можно держать под давлением/подушкой инертного газа.
• Резервуары с плавающей крышейиспользуйте динамичную плавучую платформу, которая скользит по поверхности жидкости. Они обязательны для высоколетучих углеводородов (таких как бензин или сырая нефть) для устранения парового пространства и предотвращения опасных выбросов.

Резервуар с фиксированной крышей имеет крышу, которая постоянно прикреплена к корпусу резервуара. Форма крыши может быть конической, куполообразной или плоской, но она не перемещается вместе с уровнем жидкости.

Поскольку крыша неподвижна, между поверхностью жидкости и крышей всегда существует объем воздуха или газа. Эта область является «свободным пространством» или «незаполненным пространством».

• Тепловое дыхание:При изменении температуры окружающей среды жидкость расширяется или сжимается, заставляя резервуар «дышать». Это вытесняет пары (выбросы) или втягивает воздух.
• Рабочие потери:Когда вы закачиваете жидкость в резервуар, она вытесняет пар из свободного пространства, вытесняя его из вентиляционной системы.

• Низколетучие жидкости:Питьевая вода, противопожарная вода, мазут, смазочные материалы и химикаты с низким давлением паров.
• Оболочка инертным газом:Когда резервуар герметизирован и находится под слоем азота, резервуары с фиксированной крышей можно использовать для более чувствительных химикатов, чтобы предотвратить окисление.

Резервуары с плавающей крышей спроектированы так, чтобы предотвратить испарение за счет полного удаления свободного пространства. Настил крыши представляет собой массивную плавающую конструкцию, которая поднимается и опускается вместе с уровнем жидкости.

Крыша действует как поршень, находясь в прямом контакте с поверхностью жидкости.

• Подавление пара:Опираясь на жидкость, плавающая крыша предотвращает испарение в свободное пространство, сокращая выбросы ЛОС до 98% по сравнению с резервуарами с фиксированной крышей.
• Ободные уплотнения:Небольшой зазор между плавучей палубой и корпусом резервуара закрывается с помощью первичных и вторичных уплотнений обода, которые удерживают пары под палубой.

• Высоколетучие жидкости:Сырая нефть, бензин, авиационное топливо (Jet A) и летучие нефтехимические продукты.
• Соответствие требованиям по выбросам:Объекты в зонах со строгими нормами качества воздуха, где мониторинг ЛОС обязателен.

Для инженерных закупок и планирования объектов используйте эту разбивку, чтобы оценить, какая система соответствует вашим эксплуатационным требованиям:

Одной из наиболее распространенных стратегий модернизации устаревших объектов является преобразование существующего резервуара с фиксированной крышей во резервуар с внутренней плавающей крышей (IFRT). Установив легкую алюминиевую внутреннюю плавающую крышу (а часто и геодезический купол), операторы могут добиться экологических преимуществ системы плавающей крыши без огромных затрат на демонтаж существующего корпуса резервуара. Это весьма экономически эффективный способ достижения современных экологических, социальных и управленческих целей (ESG).

Если вы храните летучие продукты, полагаться исключительно на резервуар с фиксированной крышей может быть рискованно. Большинство современных норм пожарной безопасности и экологических норм (например, норм Агентства по охране окружающей среды или аналогичных местных органов) требуют использования технологии плавающей крыши для продуктов с истинным давлением пара (TVP) выше определенных пороговых значений.

Обеспечение правильного решения для хранения требует абсолютного соблюдения стандартов проектирования.Шицзячжуанская компания Zhengzhong Technology Co., Ltd. (Центр эмали)— мировой авторитет в производстве высокопроизводительных систем хранения данных.

Благодаря более чем 30-летнему опыту производства и почти200 собственных патентовмы предоставляем комплексные решения, соответствующие стандарту API 650:

• Резервуары из сплава стекла и стали (эмали):Идеально подходит для сред с высокой коррозией.
• Резервуары для хранения из нержавеющей стали:Идеально подходит для применений с высокой степенью чистоты.

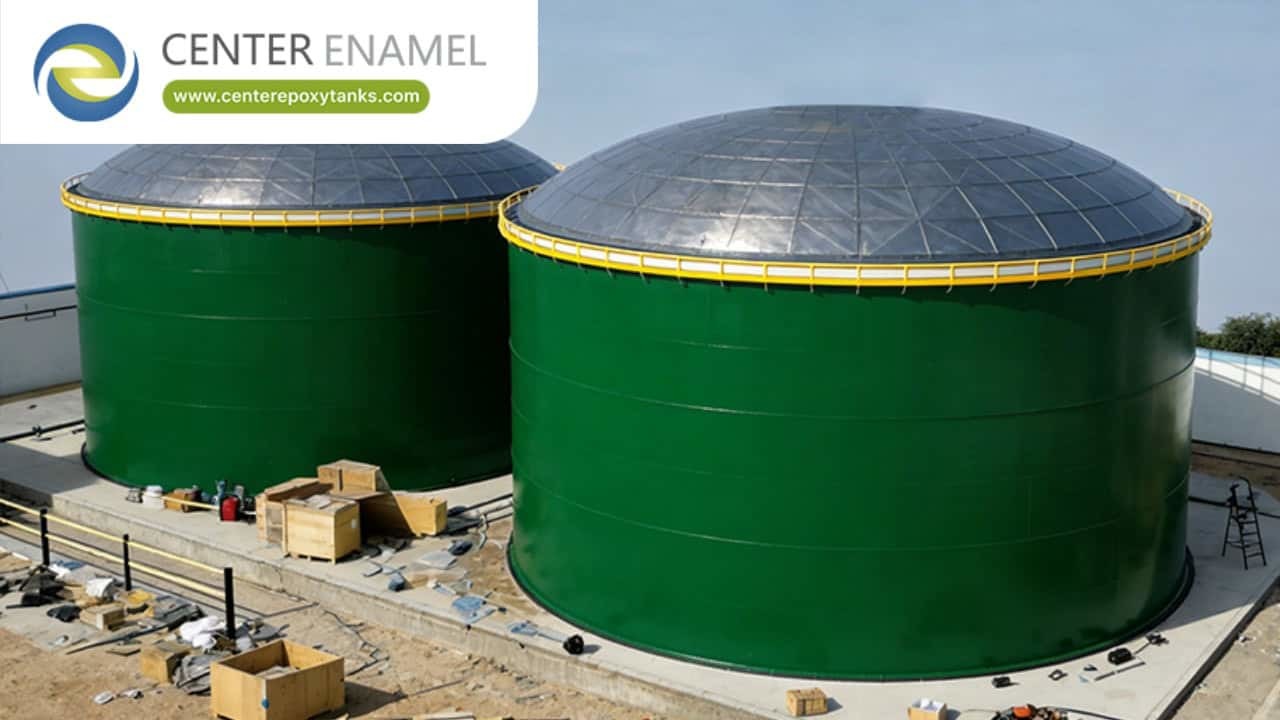

• Алюминиевые геодезические купола:Лучший «топ» для внутренних систем плавающей крыши.
• Внутренние системы плавающей крыши:Специально разработано для устранения выбросов ЛОС.

Мы поставляем средства сдерживания, в которых приоритет отдается экологической безопасности, соблюдению требований по выбросам и долговечности активов.
