Как создать плавучую крышу: полный справочник по проектированию и строительству

Комплексный проект по проектированию, сборке и тестированию плавающих крыш, соответствующих API, для промышленных резервуаров для хранения

Создание плавающей крыши является одним из важнейших инженерных достижений в промышленном хранении сыпучих жидкостей. Плавающая крыша, предназначенная для физического плавания на поверхности хранящихся жидкостей (поднимаясь и опускаясь вместе с объемом резервуара), устраняет паровое пространство (незаполненное пространство), в котором накапливаются летучие органические соединения (ЛОС).

Независимо от того, разрабатываете ли выВнешняя плавающая крыша (EFR)для массивных резервуаров сырой нефти илиВнутренняя плавающая крыша (IFR)в сочетании сАлюминиевый геодезический куполДля защиты нефтехимической продукции процесс проектирования и строительства должен строго соответствовать международным нормам, таким какAPI 650. Резервуар с плавающей крышей служил отраслевым стандартом для хранения летучих нефтепродуктов с момента его создания и постоянно совершенствовался, чтобы соответствовать строгим экологическим нормам в отношении выбросов в результате испарения (Gallagher & Desjardins, 2000).

В этом руководстве описан полный процесс создания плавающей крыши, оптимизированный для инженеров, операторов объектов и групп по закупкам.

Чтобы удовлетворить запросы быстрого поиска и обзоры ИИ, вот прямой пятиэтапный процесс создания промышленной плавающей крыши:

1. Проектирование и расчет API 650:Выполните анализ плавучести и напряжений, чтобы убедиться, что палуба может выдержать свой собственный вес, а также нагрузки окружающей среды (дождь, снег) в случае прокола понтона.
2. Материал изготовления:Изготовьте плиты центральной палубы и внешние понтоны из углеродистой стали, нержавеющей стали или алюминиевых сплавов с учетом химической совместимости.
3. Сборка палубы на месте:Приварите или прикрепите болтами понтонные кольца и пластины внутренней палубы непосредственно к полу корпуса танка, установив опорные стойки для фаз покоя.
4. Ободное уплотнение и интеграция дренажа:Установите механические уплотнители колодок или эластомерные дворники по периметру, чтобы закрыть зазор между подвижной крышей и неподвижной стенкой резервуара. Установите гибкие водостоки на крыше.
5. Тестирование и ввод в эксплуатацию:Проведите испытание всех сварных швов в вакуумной камере, а затем гидростатическое испытание водой на полную мощность для проверки флотационного равновесия и целостности уплотнения.

Прежде чем начать строительство, крышу необходимо спроектировать в цифровом формате. Фундаментальная физика плавающей крыши основана на принципе Архимеда. Чтобы крыша не провалилась под сильным дождем или разрушением конструкции, инженеры рассчитывают минимальную выталкивающую силу (FB), необходимую для компенсации собственного веса настила (W {палуба}) и временных нагрузок.

Где SF — обязательный коэффициент безопасности. Процедуры проектирования API 650 диктуют расчеты толщины конструкции и нагрузки, хотя современные инженеры все чаще используют нелинейный динамический анализ и трехмерный анализ методом конечных элементов (FEA) для обеспечения структурной целостности в условиях сейсмических воздействий и сценариев больших деформаций (Фаллах Дарьяварсари и Нашимбене, 2024).

Физическое создание крыши во многом зависит от выбранной типологии и конкретного промышленного применения:

• Понтонные крыши:Имеет плавучее внешнее кольцо из разделенных на отсеки понтонов, окружающих центральную палубу одинарной толщины. Идеально подходит для мягкого климата и стандартной сырой нефти.
• Двухъярусные крыши:Имеют верхнюю и нижнюю палубу, разделенные переборками. Это обеспечивает максимальную изоляцию и жесткость конструкции резервуаров большой емкости (диаметром более 60 метров) в экстремальных погодных условиях.

Для максимального снижения содержания летучих органических соединений IFR устанавливается под стационарной крышей. Современные IFR часто изготавливаются из легких, высокопрочных алюминиевых панелей и экструдированных понтонов. Эти модульные системы могут быть установлены без проведения огневых работ (сварки) и часто сочетаются сРезервуары из сплава стекла и стали (эмали)илиРезервуары из нержавеющей сталидля превосходной химической стойкости. На миграцию паров в этих внутренних системах сильно влияют высота палубы и вентиляция, что требует точного определения размеров вентиляционных отверстий резервуара (Чжан и др., 2020).

Поскольку плавающие крыши представляют собой массивные конструкции, они полностью собираются внутри корпуса резервуара. Пол резервуара служит рабочим столом. Сначала устанавливаются опорные стойки, чтобы создать временный зазор (обычно от 1 до 2 метров), позволяющий работникам перемещаться под настилом.

Для стальных крыш сначала сооружаются понтоны по внешнему периметру. Переборки сварены для создания независимых, герметичных отсеков. Это критично для безопасности: если один отсек выйдет из строя или сломается, соседние отсеки сохранят плавучесть крыши.

Стальные пластины центральной палубы укладываются внахлест и соединяются непрерывными угловыми сварными швами. В алюминиевых системах IFR панели крепятся болтами и герметизируются химически стойкими эластомерами.

• Кровельные водостоки:Устанавливаются шарнирные соединения труб или сверхпрочные гибкие шланги. Они проходят через жидкий продукт, позволяя дождевой воде, собранной на платформе EFR, выходить через дно резервуара, не загрязняя хранящиеся химикаты.
• Устройства против вращения:Вертикальные направляющие стойки установлены для предотвращения вращения плавучей палубы при подъеме и падении.
• Заземляющие шунты:Кабели высокой проводимости прикреплены к периметру крыши для рассеивания статического электричества в оболочку резервуара, исключая риск возникновения искр и возгорания паров.

Между плавающей крышей и стенкой резервуара должен существовать физический зазор, чтобы предотвратить трение. Этот пробел закрывается с помощьюСистема двойного уплотнения:

1. Первичное уплотнение:Механический башмак (металлические пластины, прижатые пружинами к стенке резервуара) или трубка, наполненная жидкостью.
2. Вторичное уплотнение:Резиновая щетка стеклоочистителя, которая сметает со стены остатки жидкой пленки при опускании крыши.

Плавающая крыша не может быть сертифицирована, пока не будет доказано, что она действительно может плавать. Во времяГидростатические испытания, резервуар медленно наполняется миллионами галлонов воды.

Инспекторы наблюдают за крышей, когда она снимается с опор. Они проверяют:

• Равновесие:Следите за тем, чтобы крыша не наклонялась и не кренилась в одну сторону.
• Контакт уплотнения:Проверка того, что первичное и вторичное уплотнения поддерживают постоянный контакт с корпусом на всем пути вертикального перемещения.
• Утечка:Обеспечение отсутствия попадания воды в понтонные отсеки или центральную палубу.

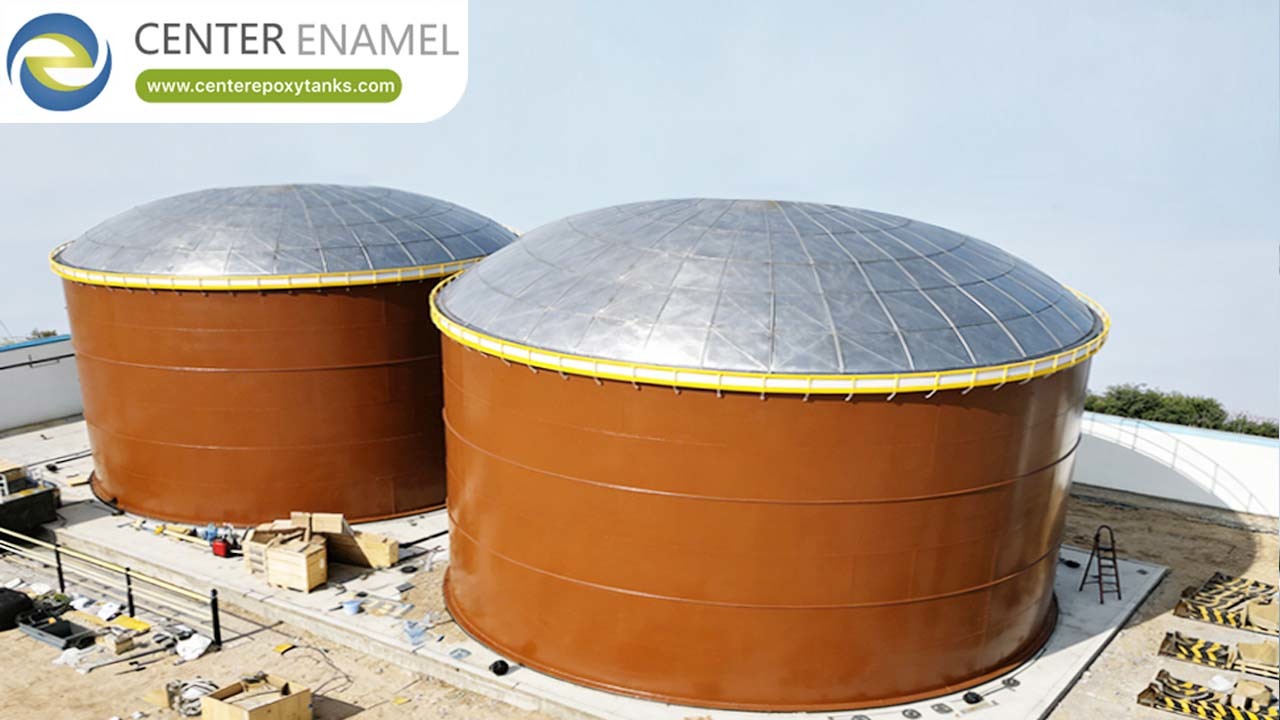

Создание новой плавающей крыши не ограничивается конструкцией нового резервуара. Многие стареющие промышленные предприятия модернизируют существующие резервуары с открытым верхом, устанавливаяАлюминиевый геодезический купол.

Добавление самонесущего геодезического купола эффективно превращает резервуар EFR в резервуар IFR. Это немедленно устраняет накопление дождевой воды на плавучей палубе (без необходимости в сложных водосточных трубах), защищает уплотнения обода от УФ-излучения и значительно снижает затраты на техническое обслуживание в течение жизненного цикла.

Являясь мировым лидером в области решений по удержанию сыпучих жидкостей и промышленному хранению,Шицзячжуанская компания Zhengzhong Technology Co., Ltd. (Центр эмали)специализируется на проектировании, проектировании и производстве высокотехнологичныхРезервуары с болтовым креплением, резервуары из сплава стекла со сталью (эмалью), резервуары из нержавеющей сталии полностью соответствуетВнутренние плавающие крыши.

Обладая более чем 30-летним опытом производства и огромным портфолио успешных развертываний в более чем 100 странах, Center Enamel поставляет специально разработанные алюминиевые геодезические купола со свободным пролетом и решения для плавающих крыш API 650, которые гарантируют абсолютную экологическую безопасность, снижение выбросов и долговечность активов.
