Панельный резервуар для хранения: полное руководство по модульным сборным резервуарам

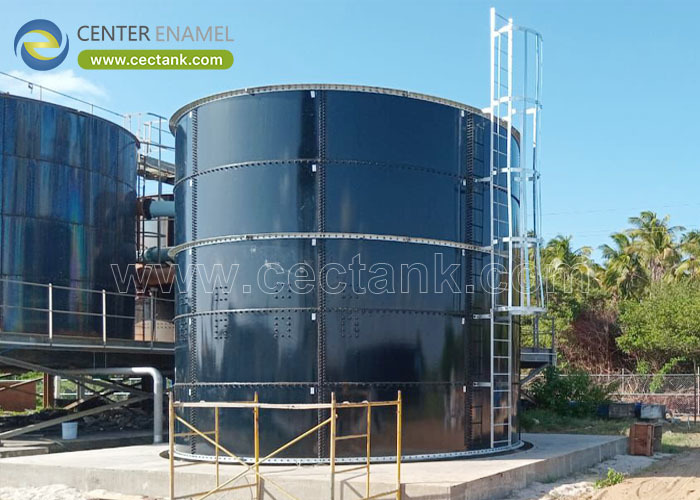

Панельный резервуар для хранения представляет собой модульную емкость, собранную из изготовленных на заводе стальных панелей, которые скрепляются на месте с помощью прокладочных швов и высокопрочных крепежных элементов. Муниципалитеты, фабрики, фермы и горнодобывающие предприятия выбирают панельные резервуары, когда им требуется большая емкость для жидкостей без сварочного оборудования, бригад для покраски на месте или длительных сроков отверждения. Традиционные альтернативы проигрывают по сравнению: монолитный бетон требует недель отверждения, но все равно трескается и выщелачивается, а сборные стальные резервуары, свариваемые на месте, требуют работ по дробеструйной обработке и нанесению покрытий, качество которых полностью зависит от условий на объекте.

Center Enamel, первый производитель резервуаров из стеклоэмалированной стали в Китае, производит сборные резервуары с 2008 года и имеет около 200 патентов на эмалирование. Ее панельные резервуары — из стеклоэмалированной стали, с эпоксидным покрытием, спеченным в печи (FBE), нержавеющей стали и оцинкованной стали — сертифицированы по ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS и FM, и были экспортированы в более чем 100 стран по состоянию на 2023 год.

1. Что такое панельный резервуар для хранения и как он изготавливается?

Панельный резервуар для хранения представляет собой сборную емкость, корпус, крыша и дно которой сформированы из стандартизированных стальных панелей, соединенных болтами класса 8.8 и инженерными герметиками, монтируемых кольцо за кольцом на подготовленном фундаменте.

· Заводское производство: панели режутся, перфорируются, формуются, покрываются и отверждаются под контролем качества ISO 9001 на заводе — а не на грязной строительной площадке — поэтому толщина и качество покрытия повторяются на каждой панели.

· Четыре системы материалов: Стеклоэмалированная сталь, обжигаемая при 820-930°C для питьевой воды и агрессивных сред; FBE для хранения сточных вод и химикатов; нержавеющая сталь 304/316/316L для фармацевтических и высокочистых применений; горячеоцинкованная сталь при ~450°C для экономичного использования для воды и сухих материалов.

· Сборка на болтах: бригады собирают панели с помощью болтов класса 8.8 с контролируемым моментом затяжки и прокладок; резервуар объемом 1000 м³ обычно монтируется за несколько дней небольшими бригадами и без разрешений на огневые работы.

· Стандартизированные аксессуары: люки, фланцы, люки крыши, лестницы, платформы, вентиляционные отверстия и крепления для смесителей вставляются в заранее определенные положения панелей.

2. Почему панельные резервуары превосходят бетонные и сварные аналоги?

Панельные резервуары выигрывают по скорости, контролю качества и стоимости жизненного цикла, потому что критически важные работы — нанесение покрытий и изготовление — выполняются на заводе, а не на месте.

· Скорость строительства: сборные панели монтируются в 3-5 раз быстрее, чем бетонные заливки, и не требуют 28-дневного отверждения; монтаж ведется параллельно с общестроительными работами.

· Целостность покрытия: покрытия GFS и FBE отверждаются в печи и проходят 100% проверку высоким напряжением на заводе, что исключает образование пор, свойственных краске, наносимой на месте на сварные резервуары.

· Расширяемость и перемещение: панельная конструкция позволяет владельцам увеличивать емкость путем добавления колец или перемещать весь резервуар — что невозможно для монолитного бетона или сварных монолитов.

· Экономика жизненного цикла: при сроке службы стеклоэмалированных резервуаров 30-50 лет и отсутствии циклов повторного нанесения покрытия общая стоимость владения ниже, чем у бетона (постоянный ремонт) и стальных резервуаров с покрытием (повторное нанесение покрытия каждые 5-10 лет).

3. Как выбрать правильный материал и размер панели

Выбор материала зависит от хранимой жидкости; размер — от потребности процесса. Оба решения должны быть подкреплены сертифицированным проектированием.

· Питьевая вода: используйте сертифицированные NSF/ANSI 61 и WRAS стеклоэмалированные панели, разработанные в соответствии с AWWA D103-09, с доступом к крыше и вентиляцией в соответствии со стандартной практикой.

· Сточные воды и осадок: панели FBE или GFS выдерживают сероводород и переменный pH; ISO 28765 регулирует качество эмалирования для этих применений.

· Высокочистые и химические жидкости: панели из нержавеющей стали 304/316/316L обеспечивают инертную, полируемую поверхность для пищевых, напиточных и фармацевтических процессов (доступны варианты, соответствующие LFGB).

· Диапазон емкости: модульная геометрия панелей охватывает от 20 м³ до более 20 000 м³; конструкции, проверенные методом конечных элементов (FEA), учитывают ветровые, сейсмические и снеговые нагрузки для места расположения проекта.

Гарантия проектирования

Каждый панельный резервуар для хранения Center Enamel поставляется с расчетами прочности на основе FEA, сертификатами на покрытие, процедурами затяжки болтов с контролируемым моментом и возможностью надзора за монтажом в рамках систем менеджмента ISO 9001 и ISO 45001, в соответствии с требованиями AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 и NFPA.

Часто задаваемые вопросы (FAQ)

Что такое панельный резервуар для хранения?

Панельный резервуар для хранения — это модульный резервуар, изготовленный из заводских стальных панелей с покрытием, скрепленных на месте болтами с прокладочными швами. Он не требует сварки или покраски на месте, монтируется за несколько дней и может быть расширен кольцо за кольцом или перемещен, с емкостью от 20 м³ до более 20 000 м³.

Сколько времени занимает установка панельного резервуара?

Большинство панельных резервуаров монтируются в течение одной-трех недель в зависимости от емкости — 1000 м³ резервуар GFS обычно собирается за несколько дней небольшой бригадой. Поскольку панели скрепляются болтами, не требуется отверждение бетона, сварка или покраска на месте.

Какой материал панели выбрать?

Выбирайте GFS для питьевой воды и агрессивных сред (сертифицирован NSF/ANSI 61), FBE для сточных вод и химических сред, нержавеющую сталь 304/316/316L для высокочистых применений и оцинкованную сталь для экономичного хранения воды и сухих материалов. Инженеры Center Enamel подтвердят выбор в соответствии с химическим составом вашей жидкости.

Можно ли настраивать панельные резервуары для хранения?

Да. Center Enamel настраивает диаметр, высоту, тип крыши (конусная, геодезический купол, мембранная) и аксессуары — люки, фланцы, лестницы, платформы, смесители — для каждого проекта, с проверкой FEA на местные ветровые и сейсмические нагрузки.

·
