Стальные резервуары для хранения воды объемом 20 000 м³: Проектирование больших сборных или сварных резервуаров

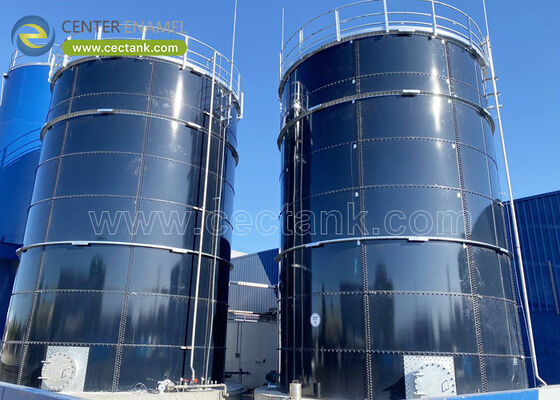

Стальной резервуар для хранения воды емкостью 20 000 м3 является крупным муниципальным или промышленным резервом, который должен оставаться водонепроницаемым в течение десятилетий при ежедневной эксплуатации. В этом объеме допустимы как сварная сталь, так и сварная сталь, и выбор зависит от логистики на месте и необходимости нанесения покрытия. Резервуар GFS емкостью 20 000 м3, спроектированный компанией Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), состоит из панелей, скрепленных болтами, с инертной эмалированной поверхностью.

Стальной резервуар для воды объемом 20 000 м3 вмещает двадцать миллионов литров, чего достаточно для буфера среднего муниципалитета или резерва промышленных процессов. В этом масштабе высота корпуса, диаметр и нагрузка на фундамент являются доминирующими факторами проектирования, и резервуар должен выдерживать ежедневные циклы наполнения без усталости соединений или покрытия.

• Объем:20 000 м3 = 20 миллионов литров.
• Роль:Муниципальный буфер или технологический резерв.
• Цикл:Ежедневное заполнение, смена температуры.
• Водитель:Оболочка, основа и покрытие.

Резервуар емкостью 20 000 м3 строится как большой резервуар GFS с болтовым соединением (панели, болты класса 8,8, герметичные швы) или как сварная оболочка в соответствии с API 650. В обоих случаях используется фиксированная крыша или геодезический купол, а также кольцевая стена или плитный фундамент. СГФ обеспечивает инертную эмаль; Сварка придает знакомый вид цельной оболочки с покрытием, предназначенным для эксплуатации.

• Связанный GFS:Панели, инертная эмаль, быстровозводимые.
• Сварные:Корпус API 650, покрытие наносится на месте.
• Крыша:Конус или алюминиевый геодезический купол.
• Фундамент:Кольцевая стена или плита грунтом.

Стальные резервуары объемом двадцать тысяч кубометров обслуживают городские водопроводные системы, промышленные комплексы и ирригационные районы. Они работают при температуре окружающей среды до 60°C, работают в течение дня и должны защищать качество воды под навесом, поэтому уплотнение крыши и внутренняя поверхность указываются вместе с конструкцией.

• Муниципальный:Городской буфер и резерв давления.
• Промышленный:Технологический и пожарный резерв.
• Орошение:Районный склад.
• Качество:Крытый, инертный интерьер.

При объеме 20 000 м3 оболочка рассчитывается по методу одного фута по AWWA D103-09 (болтовое соединение) или API 650 (сварное соединение) с увеличением толщины листа к основанию до 6-40 мм. Фундамент несет на себе всю массу воды плюс оболочку, поэтому соотношение диаметра и высоты зависит от опоры грунта. Покрытие подбирается с учетом воды и климата.

• Оболочка:Однофутовый метод, пластина 6-40 мм.
• Фундамент:Комплекты грунтовых подшипников D/H торговля.
• Стандарты:D103-09 или API 650.
• Покрытие:Эмаль GFS или сертифицированная краска.

Резервуар GFS емкостью 20 000 м3 с болтовым креплением устойчив к коррозии и монтируется без использования тяжелой сварочной установки, что сокращает время сборки. Ограничением является то, что очень большие диаметры требуют широкого подготовленного фундамента и тщательного доступа крана; эту границу необходимо сверить с площадкой, поскольку площадь в 20 000 м3 значительна, даже если корпус закреплен болтами.

• Преимущество:Инертная эмаль, быстрое крепление болтами.
• Преимущество:На объекте нет тяжелого сварочного оборудования.
• Ограничение:Большая площадь требует подготовленной площадки.
• Ограничение:Необходимо спланировать доступ к крану и панели.

Приведенные ниже значения представляют собой инженерные контрольные точки для стального резервуара для воды емкостью 20 000 м3. Они позволяют проектировщику подтвердить корпус, нагрузку на фундамент и покрытие перед заказом стали, а также предоставляют данные о гидростатических испытаниях и протокол осмотра.

Для резервуара емкостью 20 000 м3 подходят как болтовые, так и сварные GFS; В таблице они сравниваются по конструкции, покрытию и логистике, чтобы владелец мог подобрать резервуар к месту эксплуатации и философии обслуживания.

Сначала подтвердите устойчивость к грунту, затем установите диаметр в зависимости от высоты, выберите GFS с болтовым или сварным соединением и запросите подтверждение покрытия для вашей воды. Компания Shijiazhuang Zhengzhong Technology Co., Ltd. (Центр Эмали) предоставляет расчет корпуса, сертификат покрытия и файл проверки, поэтому резервуар емкостью 20 000 м3 спроектирован, а не оценен.

• Шаг 1:Подтвердите опору почвы и след.
• Шаг 2:Установите диаметр в зависимости от высоты груза.
• Шаг 3:Выберите болтовой GFS или сварной API 650.
• Шаг 4:Требуются доказательства покрытия и файл проверки.

Стальной резервуар для воды объемом 20 000 м3 – это инженерный объект, а не каталожный элемент. Начните с фундамента, выберите болтовое соединение стекла, сплавленного со сталью (GFS) или сварное, в зависимости от места установки и потребности в покрытии, и проверьте корпус и поверхность перед резкой стали, и резерв будет служить в течение расчетного срока службы 30-50 лет.

Да. Резервуар из сплава стекла и стали (GFS) емкостью 20 000 м3 построен из панелей, скрепленных болтами, и его объем находится в пределах 500–40 000 м3 для однокорпусной конструкции, что позволяет избежать использования тяжелой сварочной установки на площадке.

AWWA D103-09 для корпуса с болтовым соединением, с ISO 28765 для эмалированной системы и для питьевого использования с одобрением контактов NSF/ANSI 61 или WRAS.

Пластина варьируется от примерно 6 мм на верхних уровнях до 40 мм у основания, размер которой определяется методом одного фута для гидростатического напора.

Кольцевой или плитный фундамент, размер которого соответствует несущей способности грунта и полной нагрузке воды и оболочки; состояние почвы определяет соотношение диаметра и высоты.

Стеклоэмаль ГФС, сплавленная при температуре 820-930°С, инертна и не требует перекраски; Вместо этого в сварных резервуарах используется сертифицированное полевое покрытие.

Правильно подобранный стальной резервуар для воды емкостью 20 000 м3 рассчитан на срок службы 30–50 лет с документально оформленным планом проверок и технического обслуживания.
