Проектирование реактора UASB: Создание анаэробного реактора с восходящим потоком и слоем ила

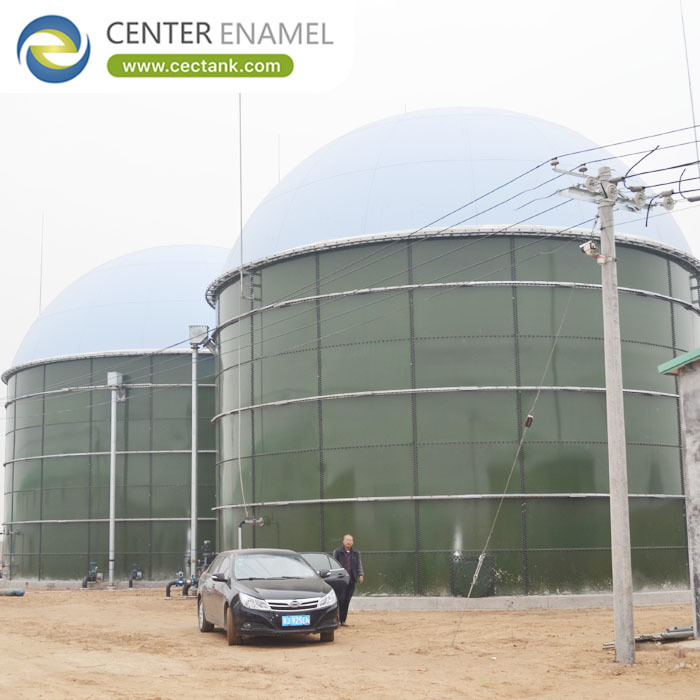

Реактор UASB представляет собой анаэробный реактор с восходящим потоком и слоем ила, который очищает сточные воды с высокой концентрацией органических веществ, пропуская их вверх через плотный слой гранулированного ила при температуре 20-35°C. Слой ила преобразует органические вещества в биогаз, содержащий 55-65% метана, без механического перемешивания. Реактор UASB, разработанный компанией Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), изготовленный из стекла, спеченного с металлом (GFS), имеет коррозионностойкий корпус, прошедший испытания на наличие дефектов покрытия, разработанный в соответствии со стандартами ISO 28765 и AWWA D103-09.

Что такое реактор UASB

Реактор UASB — это реактор, в который сточные воды поступают снизу, поднимаются через слой гранулированного ила со скоростью 0,5-1,5 м/ч и выходят осветленными сверху через газо-твердотельный сепаратор. Микроорганизмы в слое ила (20-40 г/л) анаэробно переваривают органические вещества, производя биогаз, содержащий 55-65% метана. Сам реактор представляет собой герметичный сосуд, обычно из стекла, спеченного с металлом (GFS), рассчитанный на гидравлическое время пребывания от 6 до 24 часов и органическую нагрузку от 5 до 15 кг ХПК/м³/сут.

• Поток: восходящий поток со скоростью 0,5-1,5 м/ч.
• Слой ила: гранулы 20-40 г/л.
• Газ: 55-65% метана.
• Нагрузка: 5-15 кг ХПК/м³/сут.

Основные характеристики, компоненты и типы

Реакторы UASB имеют три зоны: распределительный коллектор подачи, слой ила и трехфазный сепаратор, разделяющий газ, ил и воду. Размеры варьируются от 20 до 60 000 м³ в виде отдельных сборных корпусов GFS. Варианты включают внешний EGSB для более высоких скоростей восходящего потока и реактор с внутренней циркуляцией для очень высоких нагрузок, но все они полагаются на стабильный слой гранул, а не на мешалки.

• Зоны: подача, слой ила, сепаратор.
• Корпуса: 60 000 м³ GFS.
• Варианты: EGSB, реактор IC.
• Ключевой элемент: стабильный слой гранул.

Применение и условия эксплуатации

Они очищают сточные воды пивоваренных, молочных, пищевых, целлюлозно-бумажных и муниципальных предприятий с высокой концентрацией ХПК и достаточной щелочностью. Предприятия выбирают UASB, когда им требуется низкое энергопотребление и рекуперация биогаза без принудительного перемешивания. Поскольку корпус GFS устойчив к кислой среде, богатой H2S (pH 6,5-7,5), он превосходит окрашенную сталь при непрерывной эксплуатации и не требует сварки на месте.

• Подача: пивоваренная, молочная, пищевая, целлюлозно-бумажная.
• Энергия: низкое потребление, без принудительного перемешивания.
• pH: диапазон 6,5-7,5.
• Корпус: GFS, устойчивый к H2S.

Технические аспекты

Проектные параметры включают скорость восходящего потока 0,5-1,5 м/ч, гидравлическое время пребывания 6-24 часа и органическую нагрузку 5-15 кг ХПК/м³/сут, при температуре 20-35°C. Корпус GFS рассчитывается по стандартам ISO 28765 и AWWA D103-09, пластины подвергаются пескоструйной обработке до степени Sa 2.5 и испытаниям на наличие дефектов покрытия при напряжении 1500 В. Трехфазный сепаратор и коллектор подачи должны быть рассчитаны так, чтобы избежать вымывания слоя ила при пиковых расходах.

• Скорость: 0,5-1,5 м/ч.
• Время пребывания: 6-24 часа.
• Нагрузка: 5-15 кг ХПК/м³/сут.
• Корпус: Sa 2.5, испытание 1500 В.

Преимущества и ограничения

Реакторы UASB восстанавливают энергию практически без затрат на перемешивание и занимают небольшую площадь при высокой концентрации ХПК. Ограничением является чувствительность: сульфаты, токсины, а также резкие изменения потока или температуры могут привести к вымыванию гранулированного слоя ила, поэтому предварительная очистка и выравнивание потока обязательны. Это ограничение должно быть учтено при проектировании, поскольку UASB без стабильного гранулированного слоя превращается просто в дорогой отстойник.

• Преимущество: рекуперация энергии, малая занимаемая площадь.
• Преимущество: отсутствие принудительного перемешивания.
• Ограничение: чувствительность к скачкам нагрузки.
• Граница: предварительная очистка и выравнивание.

Параметры проектирования

Приведенные ниже данные являются значениями несущей способности, которые поставщик должен указать для каждого реактора UASB. Они позволяют инженеру подтвердить гидравлику реактора, корпус GFS и сепаратор перед заказом стали для анаэробной очистки сточных вод.

Сравнение и руководство по выбору

По сравнению со сварной сталью, бетоном и стеклопластиком, реактор UASB из стекла, спеченного с металлом (GFS), выигрывает по коррозионной стойкости и скорости монтажа в диапазоне 20-60 000 м³. Используйте таблицу, чтобы подобрать материал в соответствии с коррозионной активностью стоков, логистикой объекта и требуемым сроком службы.

Лучшие практики: Как выбрать поставщика

Перед определением размеров подтвердите ХПК, щелочность и содержание сульфатов в стоках; обеспечьте выравнивание для поглощения скачков. Требуйте расчет по ISO 28765, испытание на наличие дефектов покрытия при напряжении 1500 В и журнал нанесения покрытия. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) предоставляет чертежи, записи неразрушающего контроля и пакеты инспекций, чтобы реактор прошел аудит и сохранил гарантию на покрытие в течение 30-50 лет эксплуатации.

• Подтвердить: ХПК, щелочность, сульфаты.
• Предоставить: буфер для выравнивания.
• Требовать: ISO 28765 и испытание 1500 В.
• Пакет: чертежи и записи НК.

Реактор UASB превращает сточные воды с высокой концентрацией органических веществ в биогаз практически без затрат на перемешивание, но только при условии защиты гранулированного слоя ила. Совместное указание гидравлических параметров, корпуса GFS, соответствующего стандарту ISO 28765, и результатов испытаний на напряжение 1500 В обеспечит работу реактора в течение 30-50 лет.

Часто задаваемые вопросы (FAQ)

Что означает UASB?

Анаэробный реактор с восходящим потоком и слоем ила. Сточные воды поднимаются через слой гранулированного ила, где микроорганизмы преобразуют органические вещества в биогаз, содержащий 55-65% метана, без механического перемешивания.

Какую вместимость может достигать реактор UASB?

Отдельные корпуса GFS имеют размеры от 20 до 60 000 м³; более крупные установки объединяют несколько реакторов. Объем реактора определяется гидравлическим временем пребывания от 6 до 24 часов.

Какой стандарт регулирует резервуар?

Корпус GFS разработан в соответствии со стандартами ISO 28765 и AWWA D103-09; проектирование процесса осуществляется в соответствии с местными нормами по очистке сточных вод и гидравликой анаэробных реакторов.

Почему для UASB выбирают GFS?

Эмаль устойчива к кислой среде, богатой H2S, при pH 6,5-7,5, проходит испытания на наличие дефектов покрытия при напряжении 1500 В и не требует сварки на месте, что сокращает время строительства.

Каковы основные ограничения?

Сульфаты, токсины, а также резкие изменения потока или температуры могут привести к вымыванию гранулированного слоя ила, поэтому предварительная очистка и выравнивание являются обязательными этапами проектирования.

Можно ли его настроить?

Да. Трехфазный сепаратор, коллектор подачи, крыша и приборы проектируются в соответствии с типом стоков и условиями объекта, с выдачей чертежей для каждого реактора.
