Плавучие крыши резервуаров: окончательное руководство по технике на 2026 год

В промышленной нефтехимии и энергетикеплавающая крыша резервуараявляется стандартным решением для хранения легколетучих жидкостей, таких как сырая нефть, бензин и авиационное топливо. По своей конструкции эти резервуары спроектированы таким образом, чтобы предотвращать испарение, снижать опасность возгорания и обеспечивать соблюдение экологических требований за счет сведения к минимуму утечки летучих органических соединений (ЛОС).

В отличие от традиционных резервуаров с фиксированной крышей, которые оставляют большой воздушный карман (паровое пространство) над жидкостью, плавающая крыша опирается непосредственно на поверхность жидкости, поднимаясь и опускаясь в тандеме с циклами наполнения и опорожнения.

Эксплуатационная эффективность резервуара с плавающей крышей зависит от двух основных физических принципов:ПлавучестьиУплотнение обода.

• Плавучесть:Крыша спроектирована так, чтобы быть плавучей. Он плавает поверх хранимого продукта, обеспечивая практически полное отсутствие парового пространства («незаполненного пространства») между поверхностью жидкости и сводом. Поскольку места для испарения жидкости практически нет, «рабочие потери» и «потери на дыхание» сокращаются до 98%.
• Системы уплотнений обода:Поскольку крыша должна двигаться вертикально внутри корпуса резервуара, между краем крыши и стенкой резервуара имеется небольшой зазор. Этот пробел восполняется гибким, спроектированнымуплотнение обода(обычно конфигурация первичного и вторичного уплотнения). Это предотвращает выход паров в атмосферу и предотвращает попадание загрязнений в продукт.

Резервуары с плавающей крышей обычно делятся на две категории в зависимости от их конструкции и воздействия на окружающую среду.

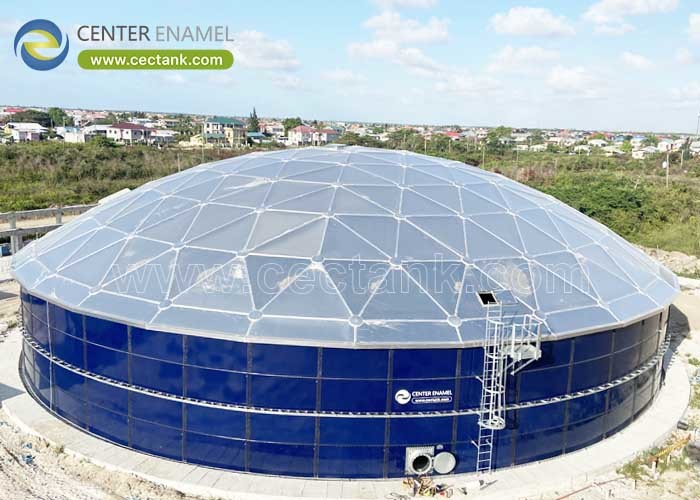

Эти резервуары имеют постоянную фиксированную крышу (часто алюминиевый геодезический купол).вышеплавучая палуба.

• Лучше всего подходит для:Высоколетучие продукты или регионы со значительным количеством осадков/снегопада.
• Ключевое преимущество:Неподвижная внешняя крыша действует как защита от атмосферных воздействий, защищая плавучую палубу от ультрафиолетового излучения, осадков и ветра, что значительно увеличивает срок службы уплотнений обода.

Эти резервуары не имеют фиксированной внешней крыши; плавучая палуба подвергается непосредственному воздействию стихии.

• Лучше всего подходит для:Крупномасштабные хранилища в засушливом или умеренном климате.
• Ключевое преимущество:Экономичность для больших диаметров; однако для отвода дождевой воды им требуются сложные шарнирно-сочлененные дренажные системы.

Проектирование и установка резервуаров с плавающей крышей регулируются строгими международными стандартами для обеспечения безопасности и соблюдения требований по выбросам.

• API 650:Основной стандарт (Американский институт нефти) для сварных надземных резервуаров для хранения.Приложения C и Hконкретно определить требования к плавающим крышам, включая расчеты плавучести, материалы уплотнений и пределы нагрузки на конструкцию.
• Экологические мандаты:Современные цели ESG (экологические, социальные и управленческие) делают использование плавающих крыш, особенно IFR, практически обязательным для нефтеперерабатывающих заводов и терминалов, чтобы избежать штрафов, связанных с неорганизованными выбросами ЛОС.

Почему плавающая крыша считается «безопаснее», чем резервуар с фиксированной крышей?

Основной опасностью в резервуарах-хранилищах является образование горючей паровоздушной смеси в свободном пространстве. Опираясь непосредственно на жидкость, плавающая крыша полностью исключает паровое пространство, что значительно снижает риск пожара или взрыва.

Могу ли я переоборудовать существующий резервуар с фиксированной крышей в резервуар с плавающей крышей?

Да. Это обычный процесс модернизации. Часто внутри существующего корпуса резервуара устанавливается модульная алюминиевая внутренняя плавающая крыша. Это обеспечивает экологические и безопасные преимущества плавающей крыши без необходимости полной замены резервуара.

Что произойдет, если уплотнение обода выйдет из строя?

Если уплотнение обода выйдет из строя или выйдет из строя, резервуар начнет выделять летучие органические соединения в атмосферу. Это серьезное нарушение нормативных требований и угроза безопасности. Регулярные проверки (обычно ежегодно) необходимы для контроля целостности уплотнений и обеспечения их постоянного контакта с корпусом резервуара.

Независимо от того, выбираете ли вы между IFR или EFR, решение зависит от нестабильности вашего продукта и местных климатических условий. Для большинства современных терминалов и нефтеперерабатывающих заводовВнутренняя плавающая крыша (IFR)предпочтительнее из-за превосходного контроля выбросов и снижения требований к техническому обслуживанию, в то время какВнешняя плавающая крыша (EFR)Резервуары остаются экономически эффективным решением для массового хранения с низкой испаряемостью в контролируемом климате. Всегда следите за тем, чтобы ваш дизайн соответствовалAPI 650стандарты соответствия конструкции и безопасности.
