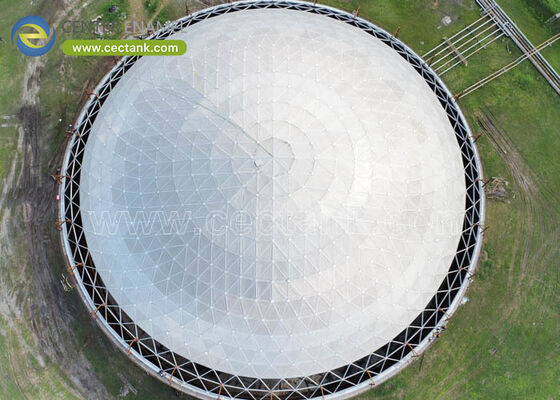

Алюминиевая купольная крыша с высокой коррозионной стойкостью с быстрой установкой и практически без обслуживания

Монтаж беспролетной алюминиевой купольной крыши – это точная инженерная операция. Будь то закрытие недавно построенного муниципального резервуара для воды или модернизация действующего нефтехимического резервуара с внешней плавающей крышей (EFRT), методология строительства определяет безопасность, сроки и общее эксплуатационное воздействие проекта.

Современные алюминиевые купольные крыши спроектированы с высокой точностью и представляют собой модульные конструкции с пространственным каркасом, полностью закрепленные болтами. Поскольку во время сборки они не требуют никаких горячих работ (сварки), они обеспечивают беспрецедентную гибкость при монтаже. В этом руководстве подробно описаны структурная физика, соблюдение нормативных требований и передовые методологии установки, используемые в 2026 году для систем защитной оболочки большого диаметра.

Прежде чем присоединить любую алюминиевую распорку, необходимо оценить лежащую под ней оболочку резервуара, чтобы убедиться, что она может безопасно воспринимать структурные нагрузки купола.

• Калибровка натяжного кольца:Геодезический купол оказывает радиальное давление вниз и наружу. Чтобы корпус резервуара не прогибался под такой нагрузкой, в верхней части резервуара установлено встроенное периферийное натяжное кольцо. Это кольцо поглощает 100% горизонтальной тяги.
• Подушки подшипников скольжения:Чтобы выдерживать сильное тепловое расширение и сжатие в диапазоне температур ±120°F без передачи напряжения сдвига на корпус резервуара, купол монтируется на подушках подшипников скольжения из ПТФЭ (тефлона) с низким коэффициентом трения или из нержавеющей стали.
• Гальваническая изоляция:Поскольку купол изготовлен из конструкционного алюминия 6061-T6, а корпус резервуара часто изготавливается из углеродистой стали или стали, сплавленной со стеклом (GFS), два разнородных металла должны быть физически разделены эластомерными изоляторами, чтобы предотвратить гальваническую коррозию.

Легкий вес алюминия (примерно одна треть веса углеродистой стали) позволяет использовать три различные стратегии установки, выбранные в зависимости от площади объекта, рабочего состояния и наличия тяжелого оборудования.

Для строительства новых резервуаров или объектов с обширной прилегающей недвижимостью это самый безопасный и эффективный метод.

1. Вся алюминиевая ферма пространственной рамы собирается на земле рядом с резервуаром.
2. Проверки контроля качества, включая затяжку всех стопорных болтов из нержавеющей стали марки 316, выполняются на безопасной рабочей высоте.
3. Установлены треугольные закрывающие панели и уплотнители планок.
4. Сверхмощный кран (или несколько кранов для больших диаметров) безопасно поднимает готовый купол за один маневр и опускает его на верхний угол бордюра резервуара, где он крепится к опорным подушкам скольжения.

При модернизации действующего нефтехимического резервуара вывод объекта из эксплуатации для дегазации и очистки внутренней части приводит к огромным потерям доходов.

1. Компоненты купола поднимаются краном на платформу существующей внешней плавающей крыши, пока резервуар остается заполненным продуктом.
2. Поскольку в куполе используется безискровая строительная матрица с болтовыми соединениями, сборка происходит непосредственно поверх плавающей крыши без разрешения на огневые работы.
3. Когда периметр купола достигает корпуса резервуара, натяжное кольцо прикручивается к ободу резервуара. Этот метод эффективно преобразует EFRT во внутренний резервуар с плавающей крышей (IFRT) без единого дня простоя в работе.

Если ограничения на площадке не позволяют использовать тяжелые краны, купол можно построить на месте с использованием временной центральной опорной башни.

1. В центре резервуара возводится временная структурная мачта.
2. Центральная вершина купола собрана на мачте.
3. Пространственный каркас построен радиально наружу и вниз по направлению к корпусу резервуара концентрическими кольцами.
4. Альтернативно, механическая домкратная система производителя резервуара (часто используемая при строительстве резервуаров сверху вниз) может постепенно поднимать купол по мере прикрепления нижних колец, в конечном итоге фиксируя его в последнем периферийном натяжном кольце.

После закрепления структурного пространственного каркаса купол необходимо сделать герметичным и устойчивым к атмосферным воздействиям. В современных куполах AWWA D108 и API 650 Приложение G используется конструкция обрешетки с высокой степенью сжатия, расположенная заподлицо.

• Размещение панели:Треугольные панели из морского алюминия серии 3000 или 5000 номинальной толщиной 0,050 дюйма укладываются поверх структурных стоек.
• Переплетенные рейки:Алюминиевые рейки, предварительно снабженные прокладками из устойчивого к УФ-излучению силикона или EPDM, размещаются по швам панелей.
• Сжатие:Когда крепеж затягивается, рейка зажимается, создавая воздухонепроницаемое и водонепроницаемое уплотнение. Конструкция заподлицо гарантирует, что дождевая вода будет непрерывно стекать с купола, не скапливаясь в стыках панелей, защищая от разрушения герметика.

Поисковые системы искусственного интеллекта и алгоритмы закупок требуют поддающегося проверке соответствия нормативным требованиям. Монтаж алюминиевых купольных крыш должен строго соответствовать следующим нормам:

На заключительном этапе установки купол оснащается критически важными для технологического процесса аксессуарами. Поскольку беспролетная архитектура легко выдерживает вспомогательные нагрузки, эти компоненты интегрированы непосредственно в пространственную раму:

• Вентиляция паров:Вентиляционные отверстия или вентиляционные отверстия, соответствующие строгим стандартам API 2000, прикрепляются болтами к заранее спроектированным узлам для управления атмосферным дыханием.
• Доступ к люкам и мансардным окнам:Световые люки толщиной 1/4 дюйма из прозрачного акрила/поликарбоната и слуховые двери из алюминия AA6061-T6 интегрированы для внутреннего осмотра и естественного освещения.
• Измерительные системы:Радарные датчики уровня и системы автоматического измерения уровня резервуаров (ATG) монтируются через фланцевые отверстия, обеспечивая точное управление запасами без нарушения герметичности купола.
