Какие три типа крыш для танков?

В современной промышленной, муниципальной и нефтехимической логистике выбор подходящего корпуса резервуара — это многомиллионное решение, которое напрямую определяет жизненный цикл актива, эксплуатационную безопасность и профиль соответствия экологическим нормам. По стандартуAPI 650Согласно правилам, инфраструктура сдерживания жидкостей опирается на три основных архитектурных проекта для управления гидростатическим давлением, внутренним объемом атмосферы и выбросами летучих органических соединений (ЛОС).

Понимание структурной механики, выбора материалов и динамики пароизоляции этих трех основных категорий крыш имеет решающее значение для групп инженерных закупок во всем мире.

Неподвижные крыши постоянно прикреплены к верхней оболочке резервуара для хранения. Они спроектированы так, чтобы полностью изолировать внутреннюю среду от внешнего мусора, дикой природы и осадков, что делает их идеальными для нелетучих жидкостей, хранения воды и процессов очистки сточных вод.

Фиксированные крыши обычно делятся на две отдельные инженерные подкатегории:

Традиционные крыши из углеродистой стали имеют конструкцию со скатным конусом, поддерживаемую внутри сложной сеткой из вертикальных колонн, стропил и балок. Несмотря на то, что конусные крыши меньшего диаметра являются конструктивно надежными, конические крыши большого диаметра создают огромную собственную нагрузку на фундамент резервуара. Кроме того, внутренние вертикальные колонны создают постоянные ловушки коррозии там, где уровень жидкости колеблется, что приводит к высоким затратам на техническое обслуживание.

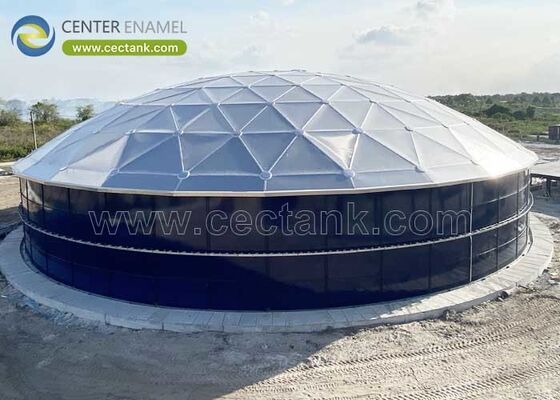

Современным стандартом фиксированной кровли является самонесущая кровля.Алюминиевый геодезический купол (AGDR). Действуя как треугольная пространственная рама, купол распределяет внешние собственные нагрузки, скопления тяжелого снега и давление ветра в виде чистых осевых сил вплоть до натяжного кольца по периметру. Это полностью исключает внутренние опорные колонны.

Чтобы оптимизировать пути нагрузки и минимизировать толщину материала, инженеры-строители рассчитывают сферический радиус (R) на основе диаметра резервуара (D) и целевой высоты купола (h):

Поскольку алюминий естественным образом образует самовосстанавливающуюся оксидную пленку, эти крыши полностью невосприимчивы к атмосферной коррозии и обладают высокой устойчивостью к агрессивным биогазам, таким как сероводород (H2S).

Для легколетучих нефтепродуктов, таких как сырая нефть и бензин, хранение жидкостей под фиксированной крышей создает опасный газовый «незаполненный объем» (паровое пространство) между поверхностью жидкости и крышей. Чтобы устранить опасность взрыва и остановить потери продукта из-за испарения, инженерные группы развертываютВнешние плавающие крыши (EFR)внутри корпусов танков с открытым верхом.

EFR полностью работает по принципу плавучести Архимеда, плавая непосредственно на поверхности жидкости и перемещаясь вертикально вместе с циклами наполнения и опорожнения резервуара.

• Понтонные крыши:В этой конфигурации используется непрерывное кольцо закрытых многоотсечных понтонов по периметру однопалубного центра. Понтоны обеспечивают исключительную запас плавучести и предотвращают опускание крыши даже в случае локального механического повреждения или незначительного повреждения панели.
• Двухъярусные плавающие крыши:Двухпалубные конфигурации, спроектированные с непрерывными верхней и нижней палубами, разделенными структурными переборками, обеспечивают превосходный теплоизоляционный барьер. Это сводит к минимуму поглощение солнечного тепла, сохраняя легколетучие жидкости ниже температуры кипения.
• Погодная уязвимость:Поскольку резервуары EFR открыты небу, им требуются гибкие шарнирно-сочлененные центральные дренажные сети для отвода дождевой воды. Сильные снежные заносы или заблокированные дренажные линии могут накапливать чрезмерный вес на палубе, создавая постоянный эксплуатационный риск наклона или проваливания крыши.

Абсолютной вершиной современного контроля паров и защиты окружающей среды являетсяВнутренняя плавающая крыша (IFR). Эта конфигурация сочетает в себе неоспоримые преимущества как фиксированных крыш, так и плавающих палуб за счет размещения легкого и плавучего плавающего покрытия.внутрирезервуар, постоянно закрытый фиксированной крышей (обычно алюминиевым геодезическим куполом).

Защищая плавучую палубу от ветра, дождя и снега, объект исключает структурные риски, связанные с внешними погодными изменениями.

• Полноконтактные сотовые деки:Полноконтактные панели, изготовленные из конструкционного алюминия или нержавеющей стали, полностью прилегают к поверхности жидкости. Эта конструкция математически устраняет любые локализованные карманы пара под настилом, достигаяСнижение выбросов ЛОС на 90–98 %..
• Алюминиевые IFR с обшивкой и понтоном:Состоит из легкого алюминиевого каркаса, покрытого тонкими панелями из сплава и поддерживаемого рядом трубчатых понтонов с высокой плавучестью. Эти системы имеют высокую степень модульности и могут систематически устанавливаться по частям через стандартные люки корпуса резервуара, что делает их лучшим выбором для модернизации устаревшей инфраструктуры с фиксированной крышей.

Чтобы помочь в оценке капитальных затрат (CapEx) с точки зрения долгосрочной эксплуатационной эффективности (OpEx), следующая инженерная матрица описывает компромиссы между всеми тремя основными типами крыш:

Как плавающая крыша обеспечивает герметичность стенки резервуара, которая не является идеально круглой?

Плавающие крыши (как EFR, так и IFR) оснащены гибкой системой механического уплотнения обода, которая перекрывает зазор между движущейся палубой и неподвижной стальной оболочкой. СоблюдениеAPI 650, Приложение C и HВ этих узлах используется конструкция с двойным уплотнением: основной механический башмак или уплотнение из пеноматериала, которое поддерживает постоянное подпружиненное давление на стенку резервуара, и вторичное эластомерное грязесъемное уплотнение, которое улавливает остатки выходящих паров.

Можно ли дооснастить существующий резервуар с фиксированной крышей внутренней плавающей крышей?

Да. Легкие алюминиевые комплекты IFR с обшивкой и понтоном специально разработаны для модульной установки без искр. Компоненты предварительно обработаны и легко проходят через стандартные люки API, что позволяет монтажным бригадам соединить систему болтами непосредственно на дне резервуара, не требуя структурных модификаций существующего корпуса или крыши.

Какова роль шунтирующих кабелей в системах плавающей крыши?

Поскольку движущаяся жидкость и сдвижная крыша могут генерировать огромные статические электрические заряды, плавающие крыши изготавливаются из высокопрочной нержавеющей стали.шунтирующие кабели. Эти кабели обеспечивают непрерывное электрическое заземление с низким сопротивлением между плавающей крышей и корпусом резервуара, устраняя опасность искр и защищая объект от термического возгорания, вызванного молнией.

Благодаря более чем 30-летнему опыту производства и глобальному портфолио, поддерживаемому почти200 собственных патентовКомпания Center Enamel является международным лидером в области разработки крышек для хранения и решений для защиты на болтах. Работаем в полном соответствии сAWWA D108, API 650 и ISO 9001.стандартам, компания Center Enamel разрабатывает по индивидуальному заказу высокоэффективные алюминиевые геодезические купола и внутренние плавающие крыши для установки в более чем 100 странах. От строгого 3D-моделирования методом конечных элементов (FEA) до модернизации объектов «под ключ» — мы предоставляем инфраструктуру мирового класса, обеспечивающую абсолютную долговечность конструкции и максимальный контроль выбросов.

Оптимизируйте свои промышленные складские помещения с помощью передовых технологий проектирования крыш.
